すべての製品
巻き枠のCuBe2テープはThcikness 0.25mmの幅15mmの寸法を測る
| 起源の場所 | 陶磁器 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO,SGS |
| モデル番号 | CuBe2 |
| 最小注文数量 | 50 |
| 価格 | 30USD |
| パッケージの詳細 | Coil+plywoodの場合 |
| 受渡し時間 | 10~15days |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 200T /月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | CuBe2テープ | 最高のコイルの重さ。 | 2t |
|---|---|---|---|
| 最も薄く厚い。 | 0.25mm | 幅 | 15mm |
| 標準 | ASTM B194、SAE J463、J461 | 硬度 | 260~310HV |
| 安全な処理 | 特別な健康を損う危険性無し。 | 機械化の特性 | よい |
| 表面 | 明るい/磨かれる | 平坦 | よい |
| 気性 | 1/2H | ||
| ハイライト | CuBe2ベリリウムの銅テープ,幅15mmBerylliumの銅テープ,テープC17200ベリリウムの銅 |
||
製品の説明
巻き枠のCuBe2テープはThcikness 0,25mm xの幅15mmの寸法を測る
プロダクト正常な記述:
| 製品名 | ベリリウムの銅テープ |
| 等級 | CuBe2 |
| 最終生成物の形態 | ストリップ/テープ |
| 標準 | ASTM B194 |
| プロダクトの状態 | 1/2H |
| 指定 |
厚さ:0.25mm 幅:15mm |
| 適用 | 自動車のための電池のソケット |
CuBe2銅合金の化学成分:
| 番号付け | ありなさい | Co+Ni | CU | Fe | Pb | Si | Al |
| C17200 | 1.8-2.0 | ≥0.2 | 差益 | 0.15 | - | 0.15 | 0.15 |
CuBe2テープの気性の指定:
| Cuberylliumの指定 | ASTM | CuBe2テープの機械および電気特性 | ||||||
| 指定 | 記述 | 引張強さ （Mpa） |
相殺される強さ0.2%を降伏 | 延長のパーセント | 硬度 （HV） |
硬度 ロックウェル BまたはCのスケール |
電気伝導率 （IACS %の） |
|
| TB00 | アニールされる解決 | 410~530 | 190~380 | 35~60 | <130> | 45~78HRB | 15~19 | |
| 1/2 H | TD02 | 懸命の半分 | 580~690 | 510~660 | 12~30 | 180~220 | 88~96HRB | 15~19 |
| H | TD04 | 懸命に | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15~19 |
| HM | TM04 | 堅くなる製造所 |
930~1040 | 750~940 | 9~20 | 270~325 | 28~35HRC | 17~28 |
| SHM | TM05 | 1030~1110 | 860~970 | 9~18 | 295~350 | 31~37HRC | 17~28 | |
| XHM | TM06 | 1060~1210 | 930~1180 | 4~15 | 300~360 | 32~38HRC | 17~28 | |
ベリリウムの銅の特性は何であるか。
BeCuの特性:
ベリリウムの銅は延性があり、機械感知可能な、そして溶接できる合金である。
BeCuに沈殿物堅くなる処置への優秀な応答がある。
BeCuに優秀な熱伝導性（62 Btu/ft-deg.F-H）があり、それは約3-5工具鋼より行なう倍である。
それは応力緩和への抵抗を示す。
それは、研摩の摩耗に対して、塩酸（HCl）および炭酸（H2CO3）のような非酸化の酸、プラスチック分解プロダクトに対しておよび苛立つことに対して抵抗力がある。
それは高められた強さ、耐久性および電気伝導率のためにheat-treatedである場合もある。
ベリリウムの銅は最高の強さ（1,400までMPa表示する（200,000のpsi））を銅ベースの合金の。

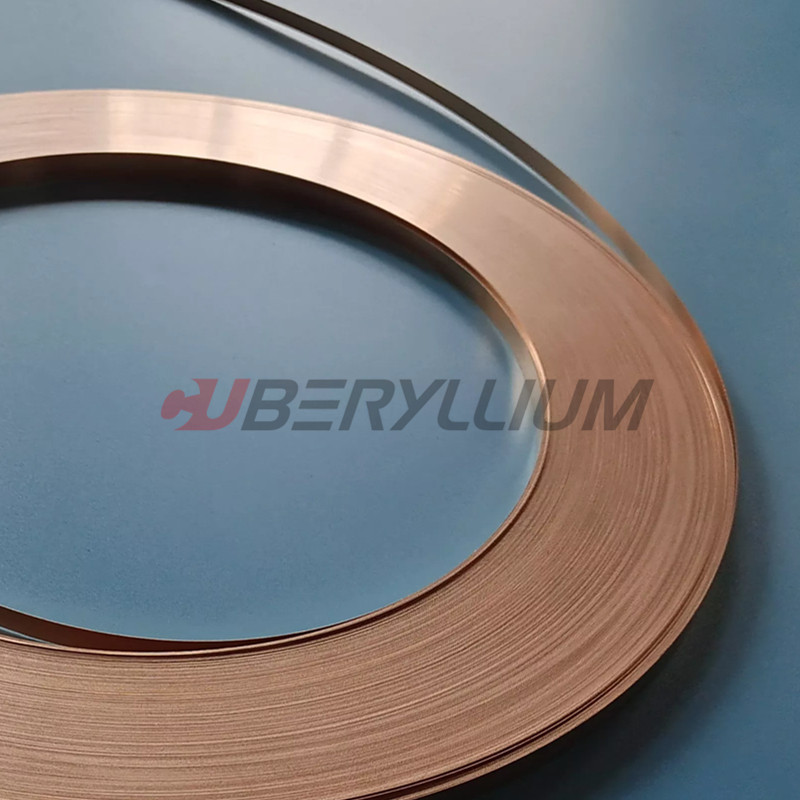

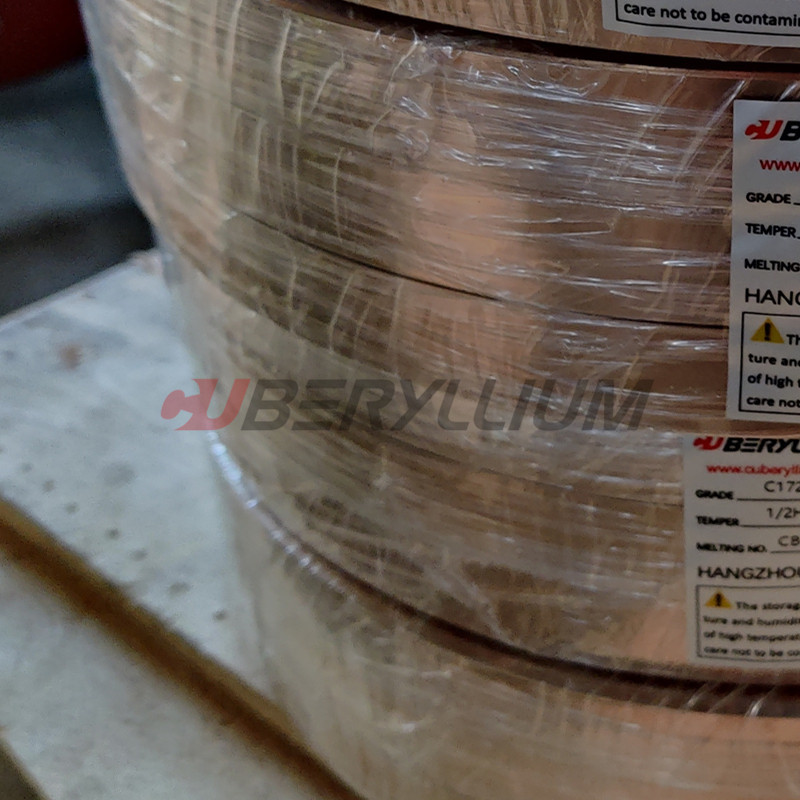

CuBe2テープのプロダクト写真:
CuBe2銅合金の優秀な特性:
ベリリウムの銅（熱処理）の主要な技術
年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。
