すべての製品
分散は銅棒C15715 RWMAクラス21 Al2O3を増強した
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM |
| 証明 | ISO,SGS |
| モデル番号 | C15715 （RWMAのクラス21） |
| 最小注文数量 | 100kgs |
| 価格 | 20USD |
| パッケージの詳細 | 木の場合に詰められる |
| 受渡し時間 | 通常10-15日 |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 200T /月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 分散は銅棒を増強した | 等級 | C15715 （RWMAのクラス21） |
|---|---|---|---|
| 指定 | 注文の直径及びサイズの任意製造所の長さ | 利点 | 高い伝導性を使って |
| 安全な処理 | 特別な健康を損う危険性無し | 機械化の特性 | よい |
| 密度g/cmの³ | 8.90 | CU （分） | 標準 |
| に輸出しなさい | 世界中 | 利用できる形 | 棒の棒、ワイヤー、平らなプロダクト |
| ハイライト | RWMAのクラス21の分散によって増強される銅,棒分散によって増強される銅 |
||
製品の説明
分散は銅棒C15715 （RWMAのクラス21） Al2O3銅棒を増強した
プロダクト正常な記述:
| 製品名 | 分散は銅棒を増強した |
|---|---|
| モデルいいえ。 | C15715 （RWMAのクラス21） |
| 製品仕様書: | 注文の指定は要望に応じて利用できる。 |
| 利用できるプロダクト: | 円形の棒、棒、ワイヤー、平らなプロダクト |
| 受渡し時間: | 通常10~15日以内に |
| パッケージ: |
woodencasesで詰められる |
| 銘柄: | CUBERYLLIUMの® |
分散によって増強される銅合金C15715 （RWMAのクラス21）の記述:
Cuberyllium C15715 （RWMAのクラス21）は分散の満足な等級が銅を増強した低いアルミナである。それは精巧に含んでいる純粋な銅のマトリックスから分散させた転位の動きに障壁として機能するAl Oのsub-microscopic粒子を成っている。銅の再結晶化を遅らせるために機能するように分散させたAl Oは熱的に安定している。その結果、重要な柔らかくなることは高温露出の結果起こらない。優秀な強さの保持と共に、熱および電気伝導率は慣習的な銅合金より高い。
Cuberyllium C15715 （RWMAのクラス21）はC15715としてUNSで示される。この等級は棒として利用でき、棒在庫、ストリップおよびストリップは、ワイヤー描き直す、版および大きい円形再び巻く。ほとんどの形態は酸素の自由な銅のクラッディングの有無にかかわらず利用できる。指定がなければ「decladとして」、Cuberylliumはクラッディングによって供給される。
分散の化学成分は銅合金C15715 （RWMAのクラス21）を増強した:
プロダクト等級:CUBERYLLIUM ®-C15715 （RWMAのクラス21）
| アルミニウム | Alの₂ Oの₃として重さによって0.15% |
| CU: | バランス |
分散によって増強される銅合金C15715 （RWMAのクラス21）の典型的な物理的性質:
| 融点 | 1083°C |
| 密度 | 20°Cの8.90 g/cm3 |
| 電気伝導率（σ） | 20°Cの0.533 μ Ω cm |
| 熱伝導性（k） | 20°Cの365 W/m/K |
| 電気抵抗（ρ） | 20°Cの1.86 μ Ω cm |
| 熱膨張率 | 16.6 μm/m/°C （20-150°C） |
| （張力）弾性係数（λ） | 130 Gpa |
分散によって増強される銅合金C15715 （RWMAのクラス21）の機械特性:
| 形 | 厚さかDia。 | 気性 | 引張強さ | 降伏強さ | 延長 | 硬度 | |||
| mm | または条件 | MPa | ksi | MPa | ksi | % | HRB | ||
|
平らなプロダクト |
10 | 0.400 | Cons.*として | 413 | 60 | 331 | 48 | 20 | 62 |
| 1.3 | 0.050 | CW ** 88% | 579 | 84 | 537 | 78 | 7 | - | |
| 0.6 | 0.025 | CW 94% | 620 | 90 | 579 | 84 | 7 | - | |
| 0.15 | 0.006 | CW 98% | 661 | 96 | 613 | 89 | 6 | - | |
|
版 |
130まで | 5.0 | 反対論として。 | 365 | 53 | 255 | 37 | 26 | 62 |
| 25 | 1.0 | CW 60% | 476 | 69 | 427 | 62 | 10 | - | |
| 16 | 0.625 | CW 75% | 483 | 70 | 455 | 66 | 10 | - | |
|
棒 |
29 | 1.125 | 反対論として。 | 393 | 57 | 324 | 47 | 27 | 62 |
| 19 | 0.75 | CW 55% | 427 | 62 | 407 | 59 | 18 | 68 | |
| 7 | 0.275 | CW 94% | 496 | 72 | 469 | 68 | 9 | 72 | |
|
ワイヤー |
1.3 | 0.050 | CW 99% | 524 | 76 | 496 | 72 | 2 | - |
| 0.4 | 0.015 | CW 99.9% | 606 | 88 | 579 | 84 | 1 | - | |
| 円形 | 760まで | 30 | 反対論として。 | 365 | 53 | 255 | 37 | 26 | - |

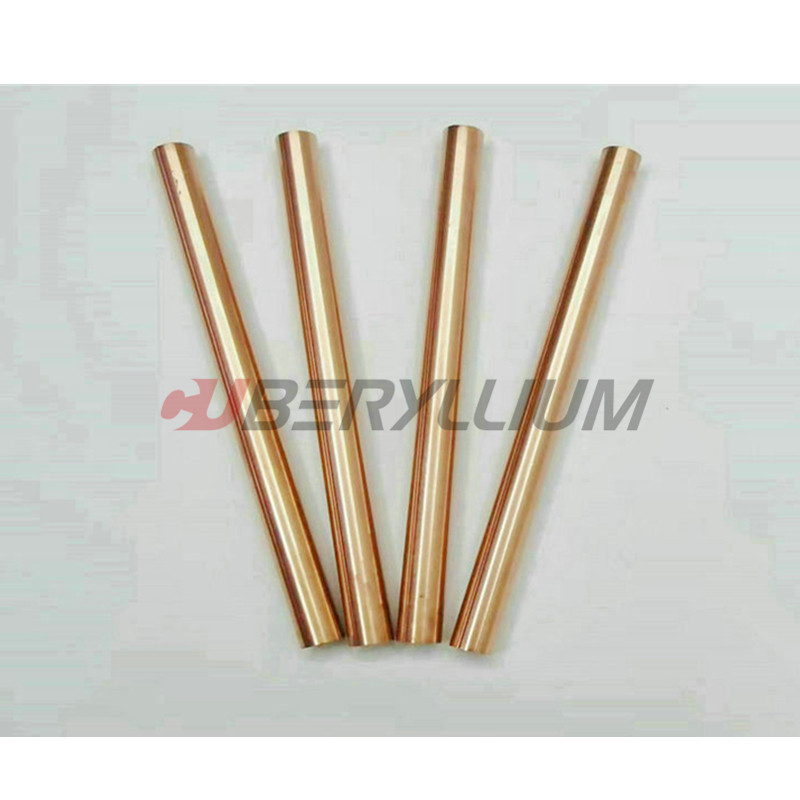

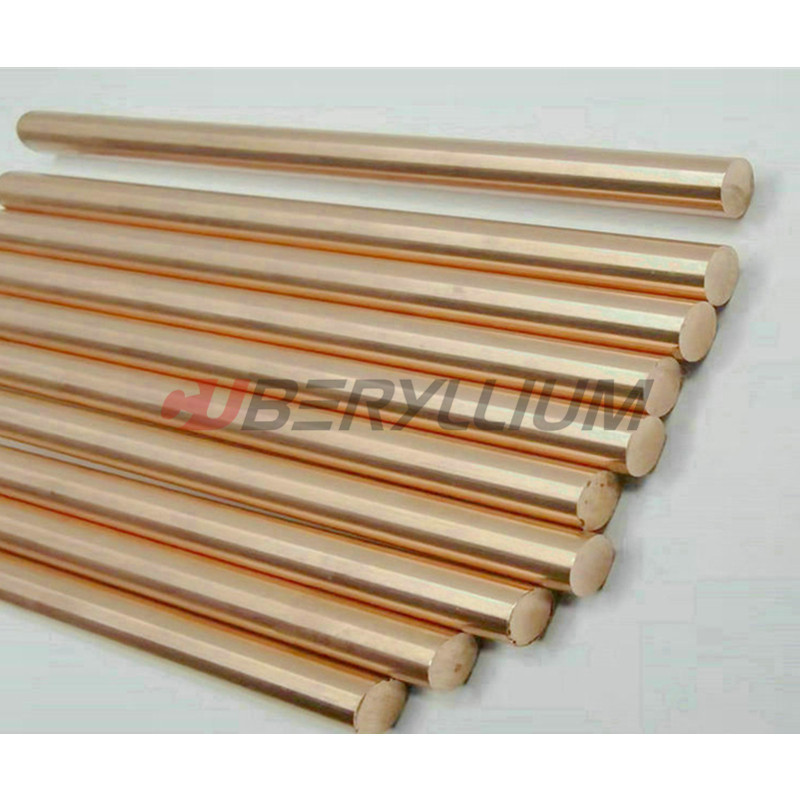

プロダクト写真:
