すべての製品
電気企業のためのCuBe2 BrB2 8mm銅の棒1000mmの長さ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO,SGS |
| モデル番号 | CuBe2 （BrB2） |
| 最小注文数量 | 50 |
| 価格 | 30USD |
| パッケージの詳細 | Woodencaseのパック |
| 受渡し時間 | 10~15days |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 200T /月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 8mm銅の棒 | CUBERYLLIUM®の等級 | CUBERYLLIUM® 172 |
|---|---|---|---|
| 標準 | ASTM B196 | 安全な処理 | 特別な健康を損う危険性無し。 |
| 機械化の特性 | よい | 表面 | 明るい/磨かれる |
| 平坦 | よい | 国家 | （TF00） |
| 直径 | 8mm | 長さ | 1000mm |
| 適用 | 電気企業のため | パッケージ | woodencase |
| ハイライト | CuBe2 8mm銅の棒,電気企業8mm銅の棒,ASTM B196 8mm銅の棒 |
||
製品の説明
電気企業に使用するCuBe2 （BrB2） 8mm銅の棒1000mmの長さ
プロダクト正常な記述:
製品名:ベリリウムの銅の円形の棒
等級:CuBe2、ASTM B196
Dia.:8mm
長さ:1000mm
国家:（TF00）
製品ブランド:CUBERYLLIUMの®
CUBERYLLIUM®はC17200ベリリウムの銅の円形の棒の目録を維持する。ベリリウム銅の17200は年齢堅くなる処置の前に延性で豊富なよい耐食性の材料年齢堅くなる処置の後で疲労の抵抗および伝導性で増加されてであり。
CuBe2 （BrB2）ベリリウムの銅合金の化学成分:
プロダクト等級:CUBERYLLIUMの®-172（UNS。C17200）
ベリリウム（ありなさい）:1.80-2.00%
コバルト（Co） +ニッケル（NI）:0.20%分
コバルト（Co） +ニッケル（NI） +鉄（Fe）:0.60%最高
鉛:0.02%最高
銅（CU）:バランス
注:銅プラスの付加の同輩99.5%の最低。
すべての高力銅合金、C17200 （AMS 4590/AMS 4530）条件の設計に関しては非磁気合金の「王」はすべての世界のベストを提供する。強さ、伝導性、延性、耐食性、machineabilityおよび形態能力すべての競争相手ほとんどの他の合金、銅または別の方法で。
CuBe2 （BrB2）ベリリウムの銅合金の典型的な物理的性質:
| 密度（g/cm3）: | 8.36 |
| 年齢堅くなる前の密度（g/cm3）: | 8.25 |
| 弾性率（kg/mm2 （103））: | 13.4 |
| 熱拡張係数（200 °Cへの20 °C m/m/°C）: | 17 x 10-6 |
| 熱伝導性（cal/（cms °C））: | 0.25 |
| 溶ける範囲（°C）: | 870-980 |
CuBe2 （BrB2）ベリリウムの機械および電気特性銅の円形の棒:
| 気性（*） | 直径 | 熱処理 | 引張強さのksi |
延長のパーセント （分） |
電気伝導率のパーセント IACS |
硬度ロックウェルBかCのスケール |
|---|---|---|---|---|---|---|
| （TB00） | すべてのサイズ | / | 400~600 | 30 | 15~19 | B45~85 |
| 1/2H （TB04） | 5~40 | / | 550~700 | 10 | 15~19 | >B78 |
H （TD04） |
5~10 | / | 660~900 | 5 | 15~19 | >B88 |
| >10~25 | / | 620~860 | 5 | 15~19 | ||
| >25 | / | 590~830 | 5 | 15~19 | ||
| （TF00） | すべてのサイズ | 3 hr 320°C | 1100~1380 | 2 | 22~28 | C35~42 |
| HT （TH04） | 5~10 | 2 hr 320°C | 1200~1550 | 1 | 22~28 | C37~45 |
| >10~25 | 1150~1520 | 1 | 22~28 | C36~44 | ||
| >25 | 1120~1480 | 1 | 22~28 | C35~44 |

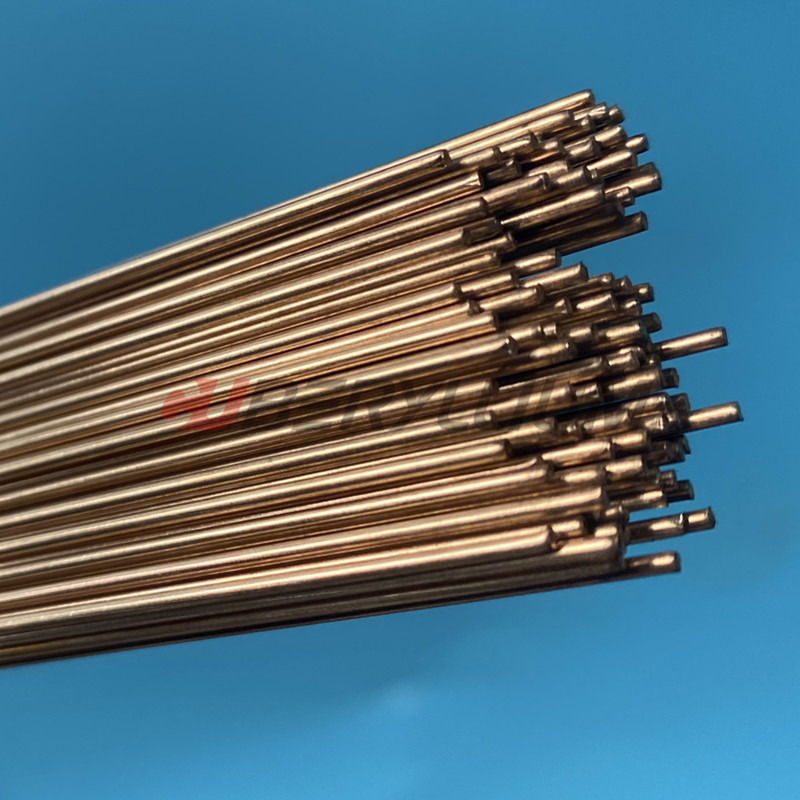

プロダクト写真:
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
推薦されたプロダクト
