すべての製品
銅のベリリウムの合金Cube2ワイヤー0.28mm Dia. Used Forばねのコネクター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO ROHS |
| モデル番号 | C17200 （CuBe2） |
| 最小注文数量 | 30kg |
| 価格 | USD 30/KG |
| パッケージの詳細 | コイルパック+防水巻線フィルム+ドライヤー+木製ケース |
| 受渡し時間 | 10~15仕事日 |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 50T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | Cube2ワイヤー | CUBERYLLIUM®の等級 | CUBERYLLIUM® 172 |
|---|---|---|---|
| 直径 | 0,28mm | 気性 | （TB00）、1/4H （TD01）、1/2H （TD02）、3/4H （TD03、H （TD04） |
| 表面 | 明るい | 典型的な適用 | ばねのコネクターのため |
| 利用できるのために形づけなさい | ワイヤー | パッケージ | コイル |
| ASTM | ASTM B197 | ||
| ハイライト | ベリリウムの合金の立方体2ワイヤー,0.28mm Diaの立方体2ワイヤー,ばねのコネクターC17200のベリリウムの銅 |
||
製品の説明
銅のベリリウムの合金Cube2ワイヤー0,28mm Dia. Used Forばねのコネクター
製品の説明:
名前:銅のベリリウムの合金ワイヤー
等級:CuBe2
指定:直径0.28mm
表面:明るい
国家:（TB00）、1/4H （TD01）、1/2H （TD02）、3/4H （TD03、H （TD04）
特徴:高い熱および電気伝導率
適用:ばねのコネクターのため
CUBERYLLIUM®はベリリウムのの1つ銅合金中国の製造者をである。私達はすべてのタイプの銅合金を、ベリリウムの銅の棒のような、ベリリウムの銅線、ベリリウムの銅管、ベリリウムの銅のstirp等提供できる。等級はC17200、C17300、C17510、C17500、C17000およびC17410を含んでいる。
合金172の主義の特徴は沈殿物堅くなる処置への優秀な応答、応力緩和への優秀な熱伝導性および抵抗である。高力ベリリウムは解決のアニールされるか、または冷たい働かせた気性でC172を購入し、容易に形作られるか、または機械で造ることができる銅張りにする。低温熱処理（2-3時間600度）は最高の強さおよび硬度を作り出す。
一般に合金25として知られているC17200はまた円形の棒、棒、管およびストリップで利用できる。
CuBe2合金の化学成分:
| CUBERYLLIUMの®のブランド | UNS数 | ベリリウム | コバルト +ニッケル |
+Cobalt +ニッケル +鉄 |
Pb | 銅 |
| Cuberyllium-C172 | C17200 | 1.80-2.00 | 0.20分 | 最高0.6 | 0.02最高 | バランス |
銅プラスの付加の同輩99.5% Min。
CuBe2合金の典型的な物理的性質:
| 密度（g/cm3）: | 8.36 |
| 年齢堅くなる前の密度（g/cm3）: | 8.25 |
| 弾性率（kg/mm2 （103））: | 13.4 |
| 熱拡張係数（200 °Cへの20 °C m/m/°C）: | 17 x 10-6 |
| 熱伝導性（cal/（cms °C））: | 0.25 |
| 溶ける範囲（°C）: | 870-980 |
CuBe2ワイヤーの機械および電気特性:
| 合金 | 気性（*） | 熱処理 | 引張強さMpa | 延長のパーセント | 電気伝導率のパーセントIACS |
| CUBERYLLIUM 172 |
/ | 400~580 | 30-60 | 15-19 | |
| （TB00） | |||||
| 1/4のH | / | 570~795 | 3~25 | 15-19 | |
| （TD01） | |||||
| 1/2 H | / | 710~930 | 2~15 | 15-19 | |
| （TD02） | |||||
| 3/4のH | / | 840~1070 | 2~8 | 15-19 | |
| （TD03） | |||||
| H | / | 915~1140 | 1~6 | 15-19 | |
| （TD04） | |||||
| CUBERYLLIUM 172 |
3 hr 315℃ | 1050~1380 | 3分 | 22-28 | |
| （TF00） | |||||
| 1/4人のHT | 2 hr 315℃ | 1150~1450 | 2分 | 22-28 | |
| （TH01） | |||||
| 1/2 HT | 1.5hr 315℃ | 1200~1480 | 2分 | 22-28 | |
| （TH02） | |||||
| 3/4人のHT | 1.0 hr 315℃ | 1250~1585 | 2分 | 22-28 | |
| （TH03） | |||||
| HT | 1.0hr 315℃ | 1300~1585 | 1分 | 22-28 | |
| （TH04） |
CuBe2合金の国際的な指定:
ワイヤー: ASTM B197、AMS4725、SAE J461,463のRWMAのクラス4
棒: ASTM B196、軍ミルC 21657
棒: ASTM B196、軍ミルC 21657
ヨーロッパ規格: CuBe2の合金25、BrB2、DIN.2.1247、CW101CへのEN
注:
ASTM:テストおよび材料のためのアメリカの社会
SAE:自動車整備士の社会
AMS:宇宙航空材料仕様書（海によって出版される）
RWMA:抵抗の溶接工の製造業者の連合
注:他に特に規定がなければ、材料はASTMによって作り出される。
ベリリウムの銅（熱処理）の主要な技術
熱処理はこの合金システムのための最も重要なプロセスである。すべての銅合金が冷間加工によってhardenable間、ベリリウムの銅は簡単な低温の熱処置によってhardenableであることで独特である。それは2つの基本的な手順を含む。第1は解決のアニーリングおよび第2、沈殿物または年齢堅くなることと呼ばれる。
解決のアニーリング
典型的な合金CuBe2Pbのために）合金は720°Cの間で熱され、860°C.は銅のマトリックス（アルファ段階）でこの時点で含まれていたベリリウム本質的に「分解する」。室温へ急速に癒やすことによってこの堅実なソリューションの構造は保たれる。材料はこの段階で非常に柔らかく、延性があり、場合もあり、圧延引くことによって働くである、容易に風邪か冷たいヘッディングを形作る。解決のアニーリング操作は製造所にプロセスの部分、顧客によって普通使用されない。温度、温度の時間は、率、結晶粒度を癒やし、硬度はすべての非常に重大な変数で、ohmalloyによって堅く制御される。
年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。

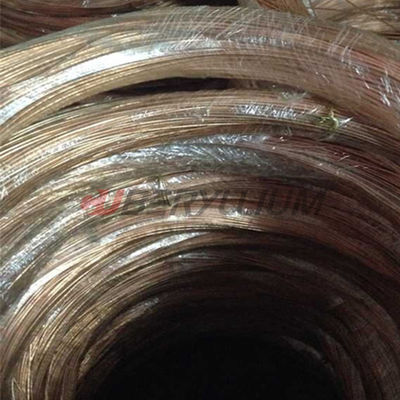

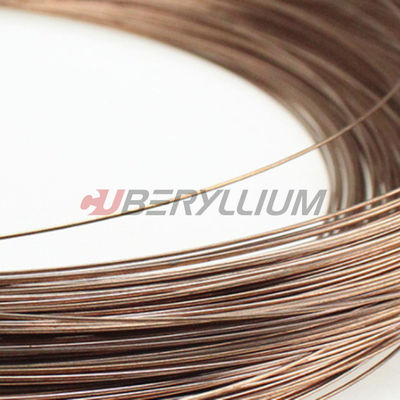

プロダクト写真:
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
