すべての製品
Becu C17500のベリリウムの銅合金10ワイヤーASTM B441
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM |
| 証明 | ISO ROHS |
| モデル番号 | UNS.C17500 （合金10） |
| 最小注文数量 | 30kg |
| 価格 | USD 30KG |
| パッケージの詳細 | film+Drier+Woodenの箱を巻くcoil+waterproofingのパック |
| 受渡し時間 | 10~15仕事日 |
| 支払条件 | L/C、T/T |
| 供給の能力 | 50T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | UNS.C17500 （合金10）のベリリウム青銅ワイヤー | CUBERYLLIUM®の等級 | CUBERYLLIUM® 750 |
|---|---|---|---|
| 直径の範囲 | 0.08mm~6mm | ASTM | ASTM B441 |
| 気性 | （TB00）、H （TD04）、で（TF00）、HT （TH04） | 表面 | 明るい |
| パッケージ | のスプールそしてコイル | 典型的な適用 | ばねのため |
| 利用できるのために形づけなさい | 棒かコイル ワイヤー | 熱い働き | よく熱い働く特性を持ちなさい |
| 冷間加工 | 優秀な冷間加工の特性を持ちなさい | ||
| ハイライト | C17500ベリリウムの銅ASTM B441,C17500ベリリウムの銅合金10ワイヤー,becuの合金10 |
||
製品の説明
UNS.C17500 （よい強さおよび硬度の合金10）のベリリウム青銅ワイヤー
製品の説明:
名前:ベリリウム青銅ワイヤー
等級:UNS.C17500 （合金10）
指定:厚さ0.08mm-6mm
表面:明るい
国家:（TB00）、H （TD04）、で（TF00）、HT （TH04）
特徴:よい強さおよび硬度
適用:ばねのため
UNSの導入。C17500ベリリウム青銅色の合金:
C17500ベリリウムの銅に純粋な銅のそれとして45 - 60%からの電気伝導率がある。その降伏強さは125までksiである。その引張強さは135 ksiである。それに60% IACSの伝導性がある。使用が高い信頼性のリレーを求める適用で入る限りでは、これは完全に利用できる最もよい合金の1つである。ベリリウムの銅C17500ワイヤーは指定ASTM B441に合うように要求することができる。
UNS.C17500 （合金10）のベリリウム青銅の合金の化学成分:
| CUBERYLLIUMの®のブランド | UNS数 | ベリリウム | コバルト | Fe | Si | 銅 |
| Cuberyllium-C750 | C17500 | 0.40-0.70 | 2.4~2.7 | <0> | <0> | バランス |
注:銅プラスの付加の同輩99.5% Min。
UNS.C17500 （合金10）のベリリウム青銅の合金の典型的な物理的性質:
| 密度 | 8.83 | g/cm3 |
| 年齢堅くなる前の密度 | 8.75 | g/cm3 |
| 溶ける範囲 | 1000~1070 | ℃ |
| 弾性率 | 14.1 | （kg/mm2 （103） |
| 熱拡張係数 | 18 x 10 -6 | 20 °Cへの200 °C m/m/°C |
| 熱伝導性 | 0.48 | cal/（cms °C） |
UNS.C17500 （合金10）のベリリウム青銅ワイヤーの機械および電気特性:
| 気性（*） | 熱処理 |
引張強さ Mpa |
延長のパーセント （分） |
電気伝導率 IACSパーセントの |
|---|---|---|---|---|
| （TB00） | / | 240~380 | 20~60 | 20~30 |
| H （TD04） | / | 440~550 | 2~20 | 20~30 |
| （TF00） | 3 hr 490℃ | 690~900 | >10 | 45~60 |
| HT （TH04 | 2 hr 490の℃ | 750~960 | >10 | 48~60 |
UNS.C17500 （合金10）のベリリウム青銅の合金の関連の材料仕様書:
ワイヤー:ASTM B441
棒/棒/管:ASTM B441、SAE J461、463;RWMAのクラス3
ストリップ:ASTM B534
シート:ASTM B534
版:ASTM B534、SAE J461のRWMAのクラス3
注:
ASTM:テストおよび材料のためのアメリカの社会
SAE:自動車整備士の社会
AMS:宇宙航空材料仕様書（海によって出版される）
RWMA:抵抗の溶接工の製造業者の連合
注:他に特に規定がなければ、材料はASTMによって作り出される。
UNS.C17500 （合金10）のベリリウム青銅の合金の典型的な適用:
| •軸受けおよび薮 |
| •プラスチック型 |
| •防蝕部品 |
| •現在の運送ばね |
| •溶接棒 |
| •電気および電子コネクター |

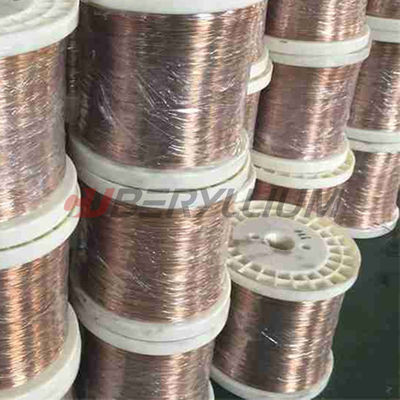

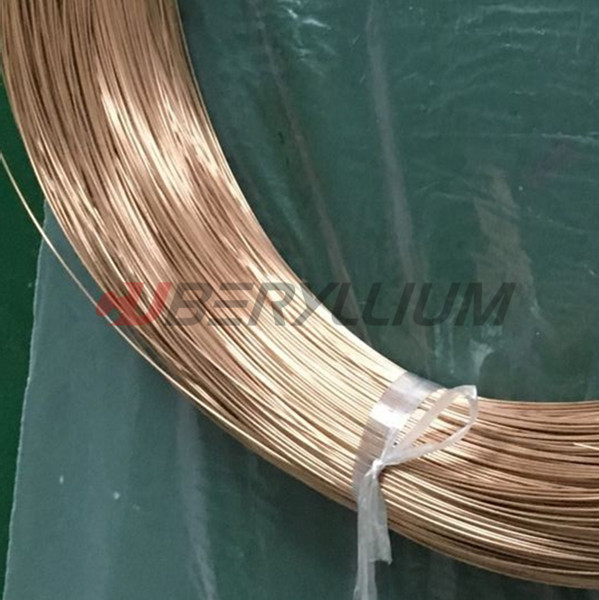

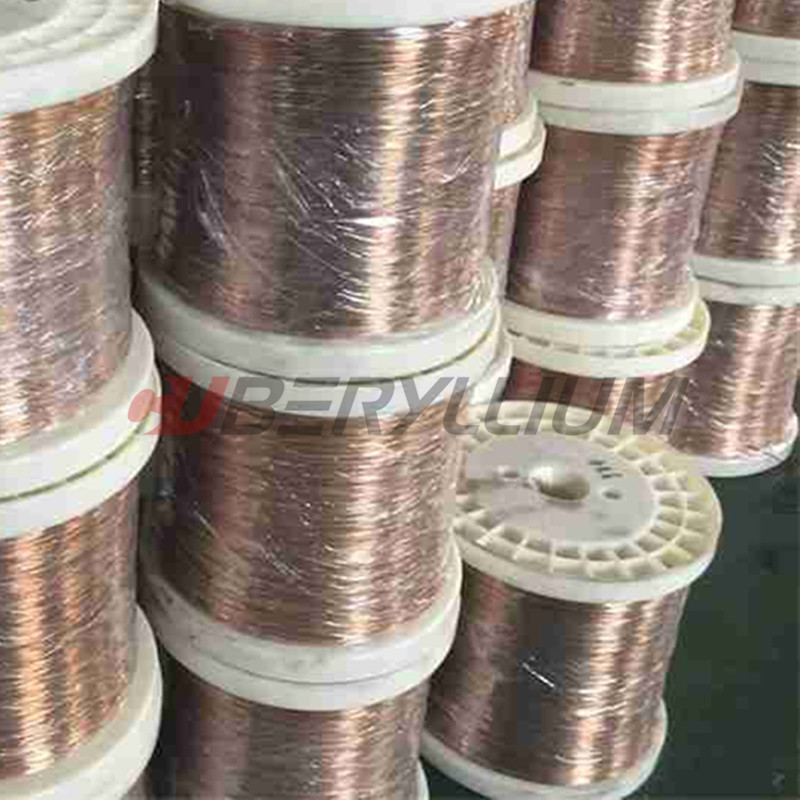

プロダクト写真:
Weldability
はんだ付けし、ろう付けし、ガスのシールド アーク溶接、上塗を施してある金属アーク溶接、スポット溶接、シーム溶接、そしてバット溶接は完全に推薦される
熱く及び冷たい実行可能性
よく熱い働く特性。優秀な冷間加工の特性。
ベリリウムの銅（熱処理）の主要な技術
年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
推薦されたプロダクト
