すべての製品
マイクロスイッチのためのCuBe2 C17200の銅のベリリウム青銅色シート テープ0.05mmx150mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO,SGS |
| モデル番号 | C17200/CuBe2 |
| 最小注文数量 | 50 |
| 価格 | 43USD |
| パッケージの詳細 | 木の場合に詰まるコイル |
| 受渡し時間 | 10~15days |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 200T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | ベリリウム青銅色の合金テープC17200/CuBe2 | 最高のコイルの重さ。 | 2T |
|---|---|---|---|
| 最も薄く厚い。 | 0.02mm | 最高の幅 | 305mm |
| 標準 | ASTM B194、SAE J463、J461 | 硬度 | 200~220HV |
| 安全な処理 | 特別な健康を損う危険性無し。 | 機械化の特性 | よい |
| 表面 | 明るい/磨かれる | 平坦 | よい |
| 国家 | 3/4H | 指定 | 0.05x150mm |
| 適用 | マイクロスイッチの生産 | ||
| ハイライト | CuBe2 C17200の銅のベリリウム青銅シート0.05mmx150mm,ベリリウム青銅色シート0.05mmx150mm,CuBe2ベリリウム銅の172 0.05mmx150mm |
||
製品の説明
マイクロスイッチの生産のための強さのベリリウム青銅色の合金テープC17200/CuBe2 0.05mmx150mm
プロダクト正常な記述:
製品名:ベリリウム青銅色の合金テープ
等級:C17200/CuBe2
標準: ASTM B194、SAE J463、J461
製品仕様書: 0.05x150mm
国家:3/4H
典型的な適用:マイクロスイッチの生産のために使用される
製品ブランド: CUBERYLLIUMの®
CUBERYLLIUMの®は複数の明瞭な構成の銅のベリリウムを製造する。
これらの2つの部門への分類され:高力ベリリウムの172を銅合金（UNS。C17200）、173 （UNS。C17300）、170 （UNS。C17000）、および高い伝導性751 （UNSに選ばれる銅合金。17510）、750 （UNS。17500）、741 （UNS。17410）。
私達はまたマスター合金を供給する:全体的な工場へのCuBeryllium-200、CuBeryllium-275、CuBeryllium-350およびCuberyllium-400。
ベリリウム青銅色の合金C17200の特性及び利点:
- 適当な電気および熱伝導性
- 優秀なmachineability
- 低い摩擦特性
- 優秀な腐食および腐食抵抗
- 非磁気
- 多数の気性
- アニールすることできるおよび再年齢
C17200ベリリウム青銅の合金（CUBERYLLIUMの®-172）の化学成分:
プロダクト等級:CUBERYLLIUMの®-172（UNS。C17200）
ベリリウム（ありなさい）:1.80-2.00%
コバルト（Co） +ニッケル（NI）:0.20%分
コバルト（Co） +ニッケル（NI） +鉄（Fe）:0.60%最高
鉛:0.02%最高
銅（CU）:バランス
注:銅プラスの付加の同輩99.5%の最低。
C17200ベリリウム青銅の合金（CUBERYLLIUMの®-172）の典型的な物理的性質:
| 密度（g/cm3）: | 8.36 |
| 年齢堅くなる前の密度（g/cm3）: | 8.25 |
| 弾性率（kg/mm2 （103））: | 13.4 |
| 熱拡張係数（200 °Cへの20 °C m/m/°C）: | 17 x 10-6 |
| 熱伝導性（cal/（cms °C））: | 0.25 |
| 溶ける範囲（°C）: | 870-980 |
C17200ベリリウム青銅の合金（CUBERYLLIUMの®-172）の気性の指定:
| Curylliumの指定 | ASTM | 銅のベリリウムのストリップの機械および電気特性 | ||||||
| 指定 | 記述 | 引張強さ （Mpa） |
相殺される強さ0.2%を降伏 | 延長のパーセント | 硬度 （HV） |
硬度 ロックウェル BまたはCのスケール |
電気伝導率 （IACS %の） |
|
| TB00 | アニールされる解決 | 410~530 | 190~380 | 35~60 | <130> | 45~78HRB | 15~19 | |
| 1/2 H | TD02 | 懸命の半分 | 580~690 | 510~660 | 12~30 | 180~220 | 88~96HRB | 15~19 |
| H | TD04 | 懸命に | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15~19 |
| HM | TM04 | 堅くなる製造所 |
930~1040 | 750~940 | 9~20 | 270~325 | 28~35HRC | 17~28 |
| SHM | TM05 | 1030~1110 | 860~970 | 9~18 | 295~350 | 31~37HRC | 17~28 | |
| XHM | TM06 | 1060~1210 | 930~1180 | 4~15 | 300~360 | 32~38HRC | 17~28 | |
CUBERYLLIUMの®の最も重要な技術
: 熱処理
熱処理はこの合金システムのための最も重要なプロセスである。すべての銅合金が冷間加工によってhardenable間、ベリリウムの銅は簡単な低温の熱処置によってhardenableであることで独特である。それは2つの基本的な手順を含む。第1は解決のアニーリングおよび第2、沈殿物または年齢堅くなることと呼ばれる。
B:解決のアニーリング
典型的な合金CuBe1.9 （1.8 - 2%）のために合金は720°Cの間で熱され、860°C.は銅のマトリックス（アルファ段階）でこの時点で含まれていたベリリウム本質的に「分解する」。室温へ急速に癒やすことによってこの堅実なソリューションの構造は保たれる。材料はこの段階で非常に柔らかく、延性があり、場合もあり、圧延引くことによって働くである、容易に風邪か冷たいヘッディングを形作る。解決のアニーリング操作は製造所にプロセスの部分、顧客によって普通使用されない。温度、温度の時間は、率、結晶粒度を癒やし、硬度はすべての非常に重大な変数で、ohmalloyによって堅く制御される。
C:年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。
利用できるサイズ
C17200ベリリウム青銅色の合金テープ（CUBERYLLIUMの®-172）の標準的な許容:
| 許容シート | ||
| （MM） | ||
| ストリップ 厚さ |
CuBeryllium® 標準的な許容 |
|
| を含んで。 | プラス マイナス | |
| 0.03 | 0.08 | 0.003 |
| 0.08 | 0.1 | 0.004 |
| 0.1 | 0.15 | 0.005 |
| 0.15 | 0.2 | 0.006 |
| 0.2 | 0.25 | 0.007 |
| 0.25 | 0.4 | 0.008 |
| 0.4 | 0.55 | 0.009 |
| 0.55 | 0.7 | 0.01 |
| 0.7 | 0.9 | 0.015 |
| 0.9 | 1.5 | 0.025 |
| 注:許容は転がされ、製造所によって堅くされるストリップ適用する。 | ||

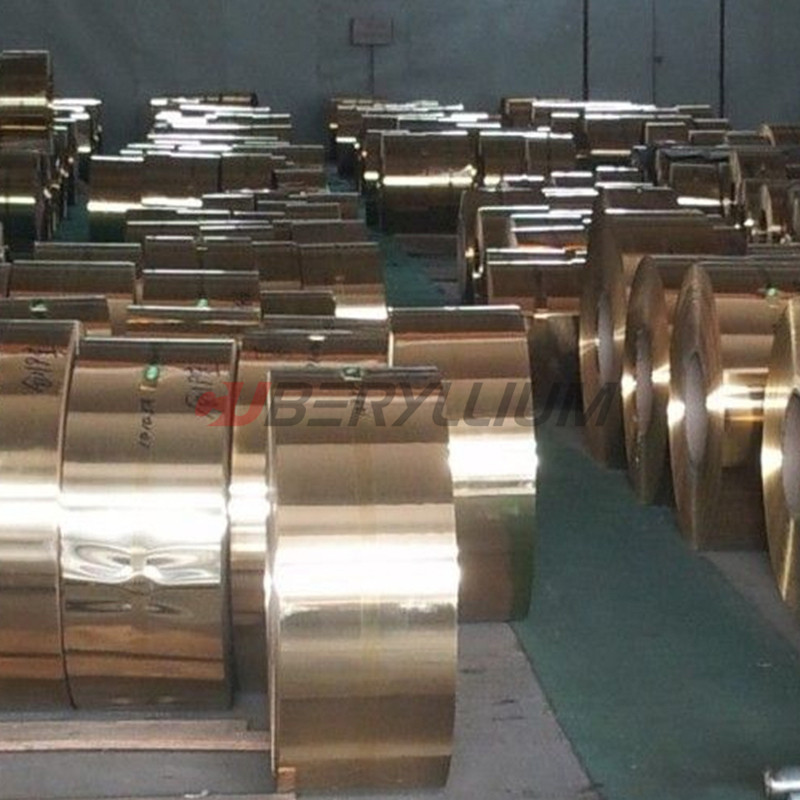

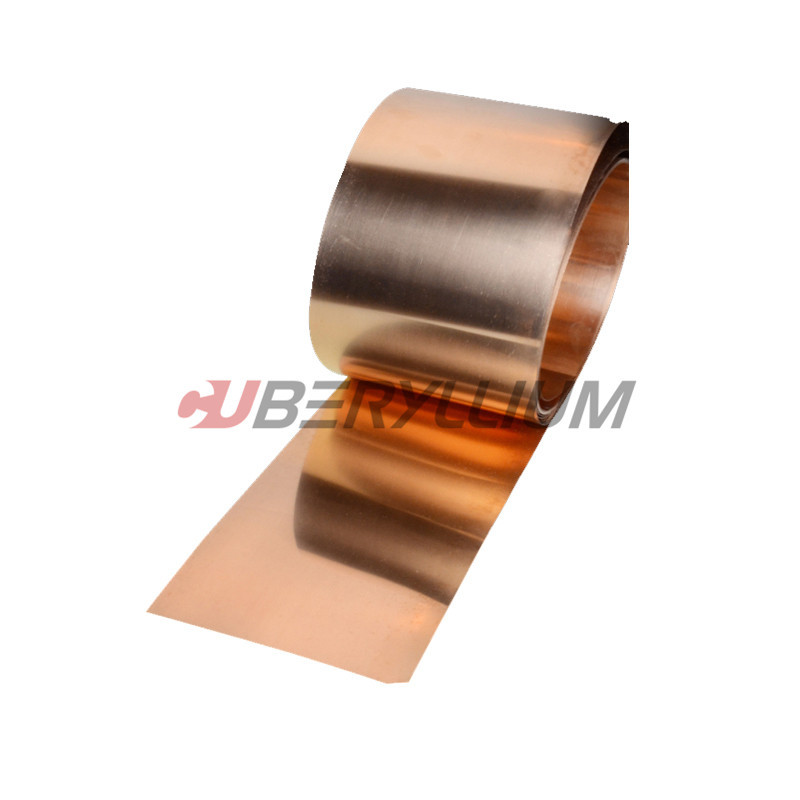

プロダクト写真:
C17200ベリリウム青銅の合金（CUBERYLLIUMの®-172）の適用:
CUBERYLLIUM ®-172は通常電気企業、締める物および産業のために使用される。
電気企業: 電気スイッチおよびリレー刃（スイッチ部品、リレー部品）、クリップ、ヒューズ クリップ、コネクター、ばねのコネクター、運行indstruments、接触橋、皿ばね;
締める物: 洗濯機、ロック洗濯機、締める物、保持リング、ロール ピン、ねじ、ボルト;
産業:ポンプ部品、非安全用具を、軟らかな金属のホース スパークさせる、スプライン シャフトは電気化学、ばねindtruments、軸受け、ブッシュ、バルブ シート、弁茎、disphragms、ばね、溶接装置、転がり製造所の部品、弁、bourdon管のためのハウジング、重い装置の版、ふいごを身に着けている。
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
