すべての製品
電気適用のためのCuBe2銅のベリリウムの薄板金標準的なASTM B194
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO,SGS |
| モデル番号 | CuBe2 |
| 最小注文数量 | 50 |
| 価格 | 30-50USD |
| パッケージの詳細 | 木の場合に詰まるコイル |
| 受渡し時間 | 10~15days |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 200T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | CuBe2銅のベリリウム シート | CUBERYLLIUM®の等級 | CUBERYLLIUM® 172 |
|---|---|---|---|
| 厚さの範囲 | 1mm-5mm | 最高の幅 | 300mm |
| 最大長 | 2m | 標準 | ASTM B194 |
| 熱処理 | 3 hr 315°Cか2 hr 315°C | 安全な処理 | 特別な健康を損う危険性無し。 |
| 機械化の特性 | よい | 表面 | 明るい/磨かれる |
| 平坦 | よい | 国家 | （TB00）、H （TD04）、で（TF00）、HT （TH04） |
| 適用 | 電気適用のため | ||
| ハイライト | CuBe2銅のベリリウム シート,銅のベリリウム シート標準的なASTM B194,ベリリウムの銅のストリップ |
||
製品の説明
電気適用のための標準的なASTM B194のCuBe2銅のベリリウム シート
プロダクト正常な記述:
製品名:銅のベリリウム シート
等級:CuBe2
標準: ASTM B194
プロダクト サイズ: 厚さ1mm-5mm;最高の幅:300mm;最大長:2m;または注文の直径
国家: （TB00）、H （TD04）、で（TF00）、HT （TH04）
典型的な適用:電気適用のため
製品ブランド: CUBERYLLIUMの®
CuBe2 （C17200）銅合金の製品に関する情報:
CuBe2 （C17200）ベリリウムの銅合金は優秀な機械特性、物理的性質および化学特性を統合する。
熱処理（解決の処置および老化する処置）の後で、それに高力限界、伸縮性がある限界、収穫の限界および特別な鋼鉄のそれと同等の疲労限界がある。
それにまた高い電気伝導率、熱伝導性、高い硬度、耐食性、耐久性、よい鋳造の性能、非磁気非スパークさせるが特徴をあり、型の製造業、機械類、電子工学および他の企業で広く利用されている。
CuBe2銅のベリリウムの合金の化学成分:
プロダクト等級:CUBERYLLIUMの®-172（UNS。C17200）
ベリリウム（ありなさい）:1.80-2.00%
コバルト（Co） +ニッケル（NI）:0.20%分
コバルト（Co） +ニッケル（NI） +鉄（Fe）:0.60%最高
鉛:0.02%最高
銅（CU）:バランス
注:銅プラスの付加の同輩99.5%の最低。
CuBe2銅のベリリウムの合金の典型的な物理的性質:
| 密度（g/cm3）: | 8.36 |
| 年齢堅くなる前の密度（g/cm3）: | 8.25 |
| 弾性率（kg/mm2 （103））: | 13.4 |
| 熱拡張係数（200 °Cへの20 °C m/m/°C）: | 17 x 10-6 |
| 熱伝導性（cal/（cms °C））: | 0.25 |
| 溶ける範囲（°C）: | 870-980 |
CuBe2銅のベリリウム シートの気性の指定:
| C17200シート/版の機械および電気特性 | |||||||
| CUBERYLLIUM | ASTM | 熱処理 |
厚さ （mm） |
引張強さ （Mpa） |
延長のパーセント |
硬度 ロックウェルBかCのスケール |
電気伝導率 （IACS %の） |
| 指定 | 指定 | ||||||
| TB00 | すべてのサイズ | 400~580 | 20~60 | B45-85 | 15~19 | ||
| H | TD04 | <10 | 600~880 | 8~20 | B91-103 | 15~19 | |
| 10~25 | 600~850 | 8~20 | B90-102 | 15 | 19 | |||
| 25~50 | 580~820 | 8~20 | B88-102 | 15 ~19 | |||
| >50 | 580~820 | 8~20 | B88-102 | 15 ~19 | |||
| TF00 | 3 hr 315℃ |
すべてのサイズ | 1120~1358 | 3~10 | C36-41 | 22 | 28 | |
| HT | TH04 | 2 hr 315℃ | <10 | 1200~1450 | 1~5 | C38-45 | 22 | 28 |
| 10~25 | 1200~1500 | 1~5 | C38-44 | 22 | 28 | |||
| 25~50 | 1200~1450 | 2~5 | C37-43 | 22 | 28 | |||
| >50 | 1100~1350 | 2~5 | C36-42 | 22 | 28 | |||
CuBe2銅のベリリウムの合金の適用:
ベリリウム銅C17200のための適用は電装品およびコネクター、沖合いおよび海洋、powertrains、ロボティック溶接およびoifieldの工具細工含んでいる。合金の非磁気性質はdown-holeのワイヤーライン用具でそれを使用にとって理想的にさせる。
•電気/電子コネクター
•現在運送ばね
•精密ねじは部品を機械で造った
•溶接棒
•軸受け
•プラスチック型
•防蝕部品

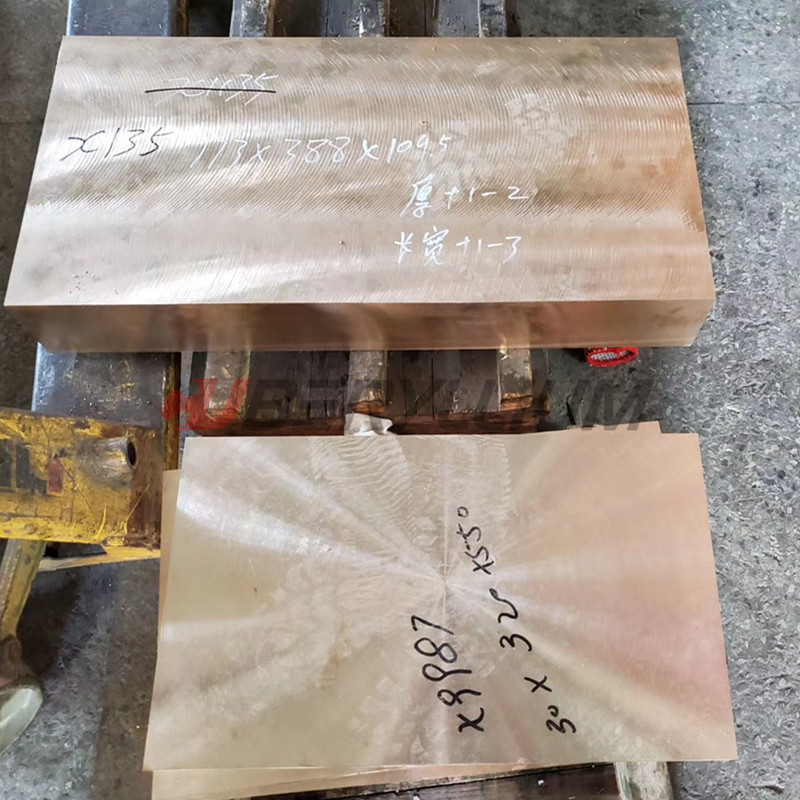

プロダクト写真:
CUBERYLLIUMの®の最も重要な技術
: 熱処理
熱処理はこの合金システムのための最も重要なプロセスである。すべての銅合金が冷間加工によってhardenable間、ベリリウムの銅は簡単な低温の熱処置によってhardenableであることで独特である。それは2つの基本的な手順を含む。第1は解決のアニーリングおよび第2、沈殿物または年齢堅くなることと呼ばれる。
B:解決のアニーリング
典型的な合金CuBe1.9 （1.8 - 2%）のために合金は720°Cの間で熱され、860°C.は銅のマトリックス（アルファ段階）でこの時点で含まれていたベリリウム本質的に「分解する」。室温へ急速に癒やすことによってこの堅実なソリューションの構造は保たれる。材料はこの段階で非常に柔らかく、延性があり、場合もあり、圧延引くことによって働くである、容易に風邪か冷たいヘッディングを形作る。解決のアニーリング操作は製造所にプロセスの部分、顧客によって普通使用されない。温度、温度の時間は、率、結晶粒度を癒やし、硬度はすべての非常に重大な変数で、ohmalloyによって堅く制御される。
C:年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
推薦されたプロダクト
