すべての製品
CuBe2 C17200 Td04の銅のベリリウム ワイヤーばねの高い熱電気伝導率
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO ROHS |
| モデル番号 | C17200 （CuBe2） |
| 最小注文数量 | 30kg |
| 価格 | USD 30/KG |
| パッケージの詳細 | film+Drier+Woodenの箱を巻くcoil+waterproofingのパック |
| 受渡し時間 | 10~15仕事日 |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 50T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | C17200 （CuBe2）ベリリウムの銅線およびばねワイヤー | CUBERYLLIUM®の等級 | CUBERYLLIUM® 172 |
|---|---|---|---|
| 直径 | 0.1-0.8mm | 気性 | （TB00）、1/4H （TD01）、1/2H （TD02）、3/4H （TD03、H （TD04） |
| 表面 | 明るい | 典型的な適用 | コイルばね |
| 利用できるのために形づけなさい | 棒かコイル ワイヤー | パッケージ | コイル |
| ASTM | ASTM B197 | 適用 | ばねのため |
| ハイライト | C17200 Td04の銅のベリリウム ワイヤー,ベリリウムの銅のばねワイヤーc17200 td04,ベリリウムの銅の気性td04 |
||
製品の説明
高い熱および電気伝導率のC17200 （CuBe2）ベリリウムの銅線そしてばねワイヤー
製品の説明:
名前:ベリリウムの銅線およびばねワイヤー
等級:C17200 （CuBe2）
指定:直径0.1-0.8mm
表面:明るい
国家:（TB00）、1/4H （TD01）、1/2H （TD02）、3/4H （TD03、H （TD04）
特徴:高い熱および電気伝導率
適用:ばねのため
CUBERYLLIUMの®は複数の明瞭な構成の銅のベリリウムを製造する。これらの2つの部門への分類され:高力に選ばれる高い伝導性（合金751,750,741）に選ばれる合金（合金172,173,170）および合金。そしてGOST標準QBe2、ロシアの市場のためのQBe1.9Ti。また供給のマスター合金:CuBeryllium-200;CuBeryllium-275）;全体的な工場へのCuBeryllium-350そしてCuberyllium-400。
また示されるCUBERYLLIUMの®-172-C17200（CDA172）はC17200の強さの特性を提供する。
C17200 （CuBe2）ベリリウムの銅合金の化学成分:
| CUBERYLLIUMの®のブランド | UNS数 | ベリリウム | コバルト +ニッケル |
+Cobalt +ニッケル +鉄 |
Pb | 銅 |
| Cuberyllium-C172 | C17200 | 1.80-2.00 | 0.20分 | 最高0.6 | 0.02最高 | バランス |
銅プラスの付加の同輩99.5% Min。
C17200 （CuBe2）ベリリウムの銅合金の典型的な物理的性質:
| 密度（g/cm3）: | 8.36 |
| 年齢堅くなる前の密度（g/cm3）: | 8.25 |
| 弾性率（kg/mm2 （103））: | 13.4 |
| 熱拡張係数（200 °Cへの20 °C m/m/°C）: | 17 x 10-6 |
| 熱伝導性（cal/（cms °C））: | 0.25 |
| 溶ける範囲（°C）: | 870-980 |
C17200 （CuBe2）ベリリウムの銅線の機械および電気特性:
| 合金 | 気性（*） | 熱処理 | 引張強さMpa | 延長のパーセント | 電気伝導率のパーセントIACS |
| CUBERYLLIUM 172 |
/ | 400~580 | 30-60 | 15-19 | |
| （TB00） | |||||
| 1/4のH | / | 570~795 | 3~25 | 15-19 | |
| （TD01） | |||||
| 1/2 H | / | 710~930 | 2~15 | 15-19 | |
| （TD02） | |||||
| 3/4のH | / | 840~1070 | 2~8 | 15-19 | |
| （TD03） | |||||
| H | / | 915~1140 | 1~6 | 15-19 | |
| （TD04） | |||||
| CUBERYLLIUM 172 |
3 hr 315℃ | 1050~1380 | 3分 | 22-28 | |
| （TF00） | |||||
| 1/4人のHT | 2 hr 315℃ | 1150~1450 | 2分 | 22-28 | |
| （TH01） | |||||
| 1/2 HT | 1.5hr 315℃ | 1200~1480 | 2分 | 22-28 | |
| （TH02） | |||||
| 3/4人のHT | 1.0 hr 315℃ | 1250~1585 | 2分 | 22-28 | |
| （TH03） | |||||
| HT | 1.0hr 315℃ | 1300~1585 | 1分 | 22-28 | |
| （TH04） |
C17200 （CuBe2）ベリリウムの銅合金の国際的な指定:
ワイヤー: ASTM B197、AMS4725、SAE J461,463のRWMAのクラス4
棒: ASTM B196、軍ミルC 21657
棒: ASTM B196、軍ミルC 21657
ヨーロッパ規格: CuBe2の合金25、BrB2、DIN.2.1247、CW101CへのEN
注:
ASTM:テストおよび材料のためのアメリカの社会
SAE:自動車整備士の社会
AMS:宇宙航空材料仕様書（海によって出版される）
RWMA:抵抗の溶接工の製造業者の連合
注:他に特に規定がなければ、材料はASTMによって作り出される。
ベリリウムの銅（熱処理）の主要な技術
熱処理はこの合金システムのための最も重要なプロセスである。すべての銅合金が冷間加工によってhardenable間、ベリリウムの銅は簡単な低温の熱処置によってhardenableであることで独特である。それは2つの基本的な手順を含む。第1は解決のアニーリングおよび第2、沈殿物または年齢堅くなることと呼ばれる。
解決のアニーリング
典型的な合金CuBe2Pbのために）合金は720°Cの間で熱され、860°C.は銅のマトリックス（アルファ段階）でこの時点で含まれていたベリリウム本質的に「分解する」。室温へ急速に癒やすことによってこの堅実なソリューションの構造は保たれる。材料はこの段階で非常に柔らかく、延性があり、場合もあり、圧延引くことによって働くである、容易に風邪か冷たいヘッディングを形作る。解決のアニーリング操作は製造所にプロセスの部分、顧客によって普通使用されない。温度、温度の時間は、率、結晶粒度を癒やし、硬度はすべての非常に重大な変数で、ohmalloyによって堅く制御される。
年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。
製作
| 結合技術 | 適合性 |
| ろう付け | よい |
| バット溶接 | 市 |
| 働く冷たい容量 | 優秀 |
| 形作られる熱い容量 | よい |
| 上塗を施してある金属アーク溶接 | よい |
| ガスのSheildedのアーク溶接 | よい |
| 切削加工性の評価 | 50 |
| 酸素アセチレン溶接 | 推薦されない |
| 継ぎ目の溶接 | 市 |
| はんだ付けすること | よい |
| 点溶接 | よい |

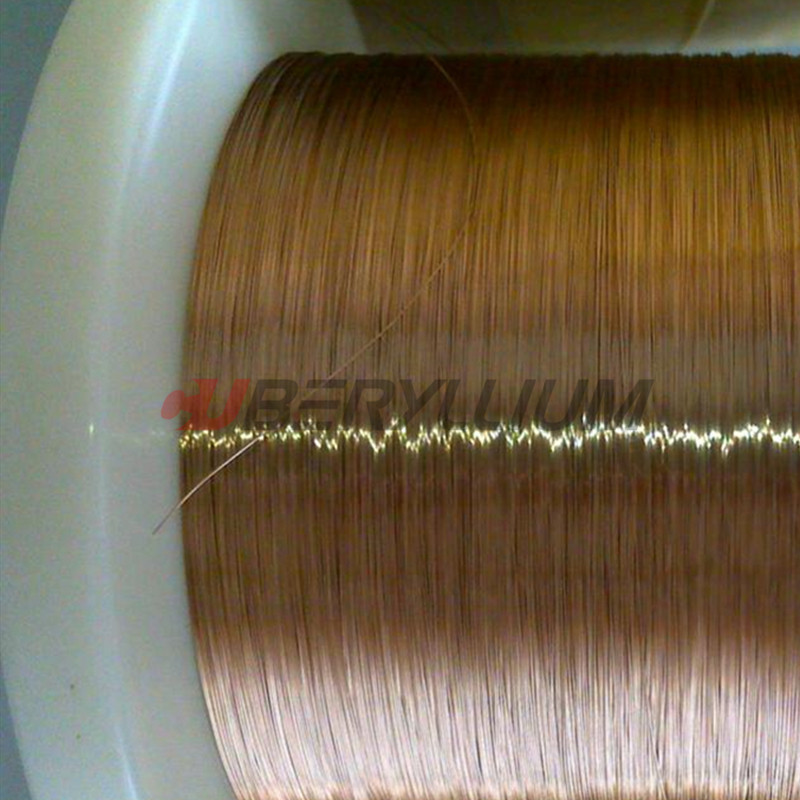

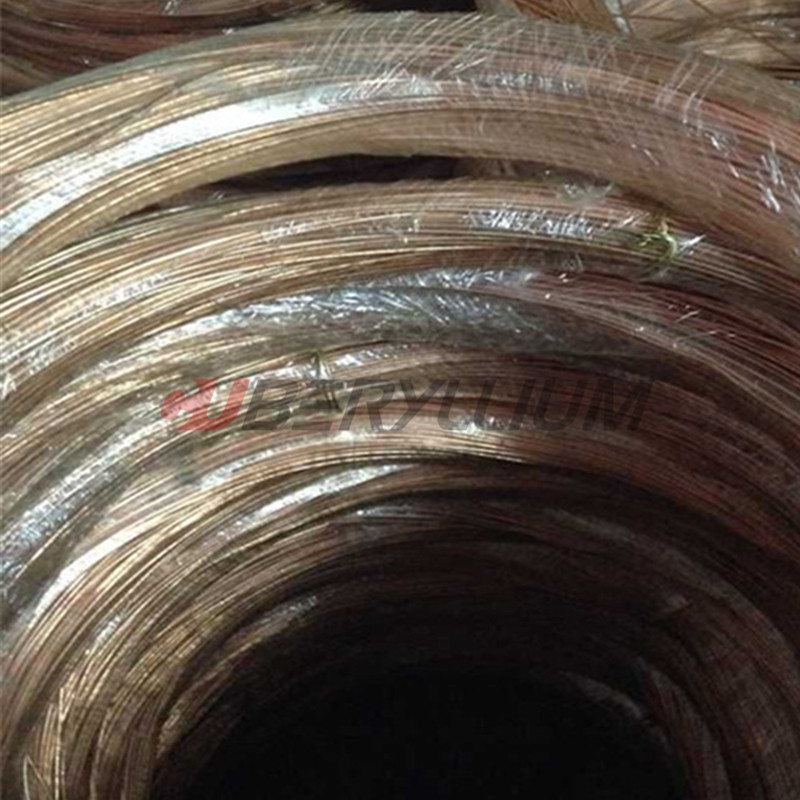

プロダクト写真:
C17200 （CuBe2）ベリリウムの銅合金の適用:
私達の合金は特性の範囲を特に適した自動車、電子、航空、Oil&Gas、腕時計、電気化学の企業、等のベリリウムの銅の多くの適用の厳しい条件を満たすためにコネクター、スイッチ、リレー、等のようなさまざまな適用の接触のばねとしてそれらの分野で広く利用されている結合する
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
