すべての製品
CuBe2 C17200 Th04のベリリウム ワイヤー コイル0.1mm 0.2mm 0.3mm 0.4mm 0.5mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO ROHS |
| モデル番号 | C17200 |
| 最小注文数量 | 30kg |
| 価格 | USD 30/KG |
| パッケージの詳細 | film+Drier+Woodenの箱を巻くcoil+waterproofingのパック |
| 受渡し時間 | 10~15仕事日 |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 50T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | C17200銅線 | CUBERYLLIUM®の等級 | CUBERYLLIUM® 172 |
|---|---|---|---|
| 直径 | 0.1mm、0.2mm、0.3mm、0.4mm、0.5mm | 気性 | （TB00）、1/4H （TD01）、1/2H （TD02）、3/4H （TD03、H （TD04） |
| 表面 | 明るい | 典型的な適用 | コイルばね |
| 利用できるのために形づけなさい | 棒かコイル ワイヤー | パッケージ | コイル |
| ASTM | ASTM B197 | 適用 | 電気企業のため |
| ハイライト | c17200 th04ワイヤー0.1mm,C17200 Th04のベリリウム ワイヤー0.1mm,ベリリウムの銅の溶接ワイヤ |
||
製品の説明
完全な伝導性CuBe2のC17200銅線はワイヤー0.1mm、0.2mm、0.3mm、0.4mm、0.5mmを巻く
製品の説明:
名前:銅線
等級:C17200
指定:直径0.1mm、0.2mm、0.3mm、0.4mm、0.5mm
表面:明るい
国家:（TB00）、1/4H （TD01）、1/2H （TD02）、3/4H （TD03、H （TD04）
特徴:高力およびelestivity
適用:電気企業のため
CUBERYLLIUMの®は複数の明瞭な構成の銅のベリリウムを製造する。これらの2つの部門への分類され:高力に選ばれる高い伝導性（合金751,750,741）に選ばれる合金（合金172,173,170）および合金。そしてGOST標準QBe2、ロシアの市場のためのQBe1.9Ti。また供給のマスター合金:CuBeryllium-200;CuBeryllium-275）;全体的な工場へのCuBeryllium-350そしてCuberyllium-400。
また示されるCUBERYLLIUMの®-172-C17200（CDA172）はC17200の強さの特性を提供する。
C17200銅合金の化学成分:
| CUBERYLLIUMの®のブランド | UNS数 | ベリリウム | コバルト +ニッケル |
+Cobalt +ニッケル +鉄 |
Pb | 銅 |
| Cuberyllium-C172 | C17200 | 1.80-2.00 | 0.20分 | 最高0.6 | 0.02最高 | バランス |
銅プラスの付加の同輩99.5% Min。
C17200銅合金の典型的な物理的性質:
| 密度（g/cm3）: | 8.36 |
| 年齢堅くなる前の密度（g/cm3）: | 8.25 |
| 弾性率（kg/mm2 （103））: | 13.4 |
| 熱拡張係数（200 °Cへの20 °C m/m/°C）: | 17 x 10-6 |
| 熱伝導性（cal/（cms °C））: | 0.25 |
| 溶ける範囲（°C）: | 870-980 |
C17200銅線の機械および電気特性:
| 合金 | 気性（*） | 熱処理 | 引張強さMpa | 延長のパーセント | 電気伝導率のパーセントIACS |
| CUBERYLLIUM 172 |
/ | 400~580 | 30-60 | 15-19 | |
| （TB00） | |||||
| 1/4のH | / | 570~795 | 3~25 | 15-19 | |
| （TD01） | |||||
| 1/2 H | / | 710~930 | 2~15 | 15-19 | |
| （TD02） | |||||
| 3/4のH | / | 840~1070 | 2~8 | 15-19 | |
| （TD03） | |||||
| H | / | 915~1140 | 1~6 | 15-19 | |
| （TD04） | |||||
| CUBERYLLIUM 172 |
3 hr 315℃ | 1050~1380 | 3分 | 22-28 | |
| （TF00） | |||||
| 1/4人のHT | 2 hr 315℃ | 1150~1450 | 2分 | 22-28 | |
| （TH01） | |||||
| 1/2 HT | 1.5hr 315℃ | 1200~1480 | 2分 | 22-28 | |
| （TH02） | |||||
| 3/4人のHT | 1.0 hr 315℃ | 1250~1585 | 2分 | 22-28 | |
| （TH03） | |||||
| HT | 1.0hr 315℃ | 1300~1585 | 1分 | 22-28 | |
| （TH04） |
C17200銅合金の国際的な指定:
| 製品タイプ | 気性のタイプ |
| 棒 | ASTM B196 |
| 軍ミルC 21657 | |
| 棒 | ASTM B196 |
| 軍ミルC 21657 | |
| ワイヤー | ASTM B197、AMS4725、SAE J461,463のRWMAのクラス4 |
| ヨーロッパ規格 | CuBe2の合金25、BrB2、DIN.2.1247、CW101CへのEN |
注:
ASTM:テストおよび材料のためのアメリカの社会
SAE:自動車整備士の社会
AMS:宇宙航空材料仕様書（海によって出版される）
RWMA:抵抗の溶接工の製造業者の連合
注:他に特に規定がなければ、材料はASTMによって作り出される。
C17200銅合金のための典型的な使用:
| 製品カテゴリ | プロダクト | 理由の部門 | 理由 |
| 電気 | コネクター | 伝導性（電気） | 電気伝導率 |
| コネクター | 伝導性（上昇温暖気流） | 熱伝導性 | |
| コネクター | クリープの特性 | 抵抗力があるはいなさい | |
| コネクター | 機械特性 | 非常に高力 | |
| コネクター | 柔らかくなる抵抗 | 熱柔らかくなることへの抵抗 | |
| コネクター | 熱特性 | 応力緩和への抵抗 | |
| 接触橋 | 伝導性（電気） | 電気伝導率 | |
| 接触橋 | 伝導性（上昇温暖気流） | 熱伝導性 | |
| 接触橋 | 耐食性 | 耐食性 | |
| 接触橋 | 機械特性 | 非常に高力 |
製作
| 結合技術 | 適合性 |
| ろう付け | よい |
| バット溶接 | 市 |
| 働く冷たい容量 | 優秀 |
| 形作られる熱い容量 | よい |
| 上塗を施してある金属アーク溶接 | よい |
| ガスのSheildedのアーク溶接 | よい |
| 切削加工性の評価 | 50 |
| 酸素アセチレン溶接 | 推薦されない |
| 継ぎ目の溶接 | 市 |
| はんだ付けすること | よい |
| 点溶接 | よい |

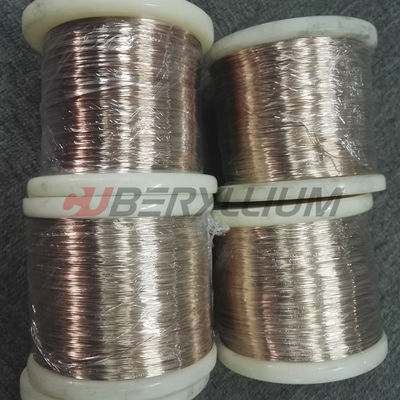

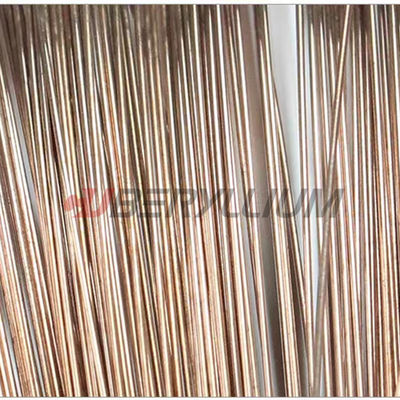

プロダクト写真:
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
