TD02 CDA 172のベリリウムの銅棒溶接装置のための高い引張強さ

起源の場所 中国
ブランド名 CUBERYLLIUM®
証明 ISO,SGS
モデル番号 CDA 172
最小注文数量 50
価格 30-50USD
パッケージの詳細 film+Drier+Woodenの箱を巻くcoil+waterproofingのパック
受渡し時間 10~15days
支払条件 L/C、T/T、ウェスタン・ユニオン
供給の能力 200T/Month

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
名前 CDA 172のベリリウムのCUの合金棒 CUBERYLLIUM®の等級 CUBERYLLIUM® 172
標準 ASTM B196,251,463;SAE J461,463;AMS 4533,4534,4535;AMS 4650,4651;RWMAのクラス4 安全な処理 特別な健康を損う危険性無し。
機械化の特性 よい 表面 明るい/磨かれる
平坦 よい 国家 (TB00)、1/2H (TD02)、H (TD04)、で(TF00)、HT (TH04)
直径 5mm-100mm 適用 電気企業のため
Elesticの係数 131Gpa 融点(固相線) 870℃
電気伝導率 22-28% IACS
ハイライト

TD02 CDA 172のベリリウムの銅棒

,

CDA 172のベリリウムの銅棒高い抗張TD02

,

TD02はCUの合金棒である

メッセージ
製品の説明

溶接装置のための高い引張強さのCDA 172のベリリウムのCUの合金棒

プロダクト正常な記述:

製品名:ベリリウムのCUの合金棒

等級:CDA 172

標準: ASTM B196,251,463;SAE J461,463;AMS 4533,4534,4535;AMS 4650,4651;RWMAのクラス4

プロダクト直径:5mm-100mm

国家: (TB00)、1/2H (TD02)、H (TD04)、で(TF00)、HT (TH04)

典型的な適用:電気企業のため

製品ブランド: CUBERYLLIUMの®



CDA 172のベリリウムのCUの合金の国際的な指定:

棒/棒/管: ASTM B196,251,463;SAE J461,463;AMS 4533,4534,4535;AMS 4650,4651;RWMAのクラス4



ヨーロッパ規格:CuBe2の合金25、QBe2、BrB2、DIN.2.1247、CW101CへのEN



注:

ASTM:テストおよび材料のためのアメリカの社会

SAE:自動車整備士の社会

AMS:宇宙航空材料仕様書(海によって出版される)

RWMA:抵抗の溶接工の製造業者の連合

注:他に特に規定がなければ、材料はASTMによって作り出される。



CDA 172のベリリウムのCUの合金(CUBERYLLIUMの®-172)の化学成分:

プロダクト等級:CUBERYLLIUMの®-172(UNS。C17200)

ベリリウム(ありなさい):1.80-2.00%

コバルト(Co) +ニッケル(NI):0.20%分

コバルト(Co) +ニッケル(NI) +鉄(Fe):0.60%最高

鉛:0.02%最高

銅(CU):バランス

注:銅プラスの付加の同輩99.5%の最低。





CDA 172のベリリウムのCUの合金(CUBERYLLIUMの®-172)の典型的な物理的性質:

特徴   英語 メートル
わずかな密度



(68°F/20°C)

  0.298 lbs/in3 8.25 g/cm3
比熱



(212 °F/100°C)

  0.10 BTU/lb – °F 420 J/KG-の°K
溶ける範囲   1590-1800の°F 865-980 °C
上昇温暖気流の係数



拡張

68°F – 212°F



20°C – 100°C

9.3マイクロin/in-の°F 16.7マイクロm/m-の°K
68°F – 392°F



20°C – 200°C

9.4マイクロin/in-の°F 17.0マイクロm/m-の°K
68°F – 572°F



20°C – 300°C

9.9マイクロin/in-の°F 17.8マイクロm/m-の°K
熱伝導性 20°C/68°F 60-75 BTU/ft- hr – °F 105-130 W/m – °K
200°C/392°F 75-77 BTU/ft- hr – °F 130-133 W/m – °K
電気抵抗 20°C/68°F 57-115 nΩの∙ m
電気伝導率 容積測定:



20°C/68°F

15-30% IACS



CDA 172のベリリウムのCUの合金の機械および電気特性:

気性(*) 直径 熱処理 引張強さのksi

延長のパーセント

(分)

電気伝導率のパーセント

IACS

硬度ロックウェルBかCのスケール
(TB00) すべてのサイズ / 400~600 30 15~19 B45~85
1/2H (TB04) 5~40 / 550~700 10 15~19 >B78

H (TD04)

5~10 / 660~900 5 15~19
>B88

>10~25 / 620~860 5 15~19
>25 / 590~830 5 15~19
(TF00) すべてのサイズ 3 hr 320°C 1100~1380 2 22~28 C35~42
HT (TH04) 5~10 2 hr 320°C 1200~1550 1 22~28 C37~45
>10~25 1150~1520 1 22~28 C36~44
>25 1120~1480 1 22~28 C35~44

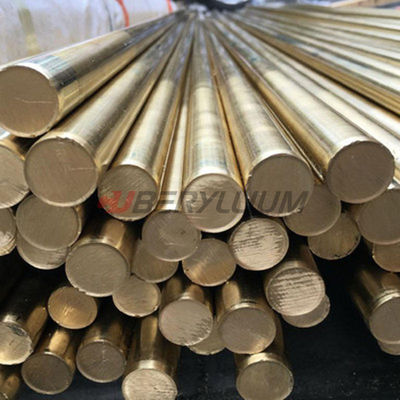

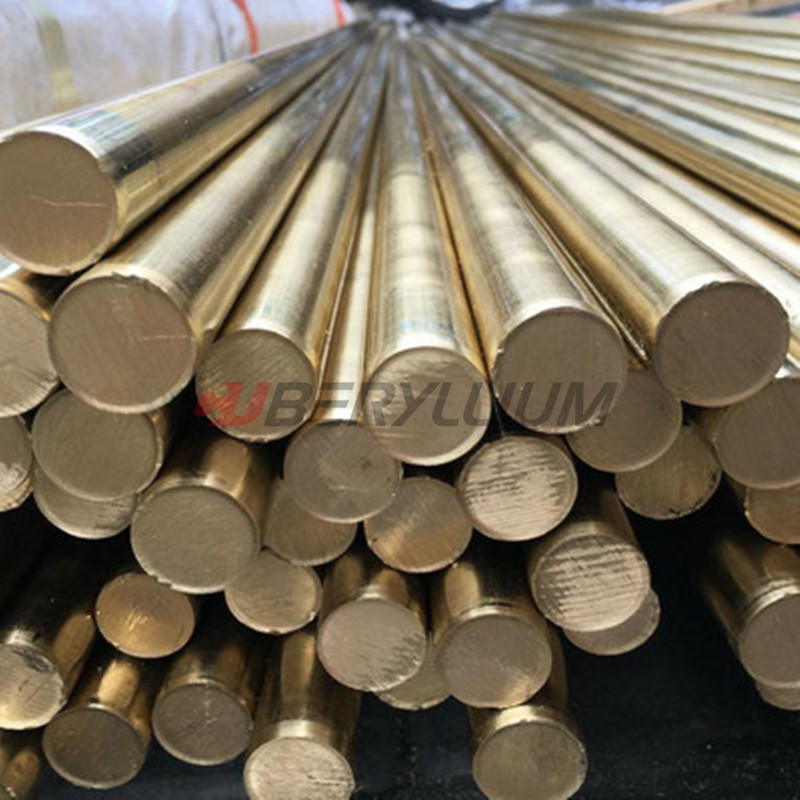

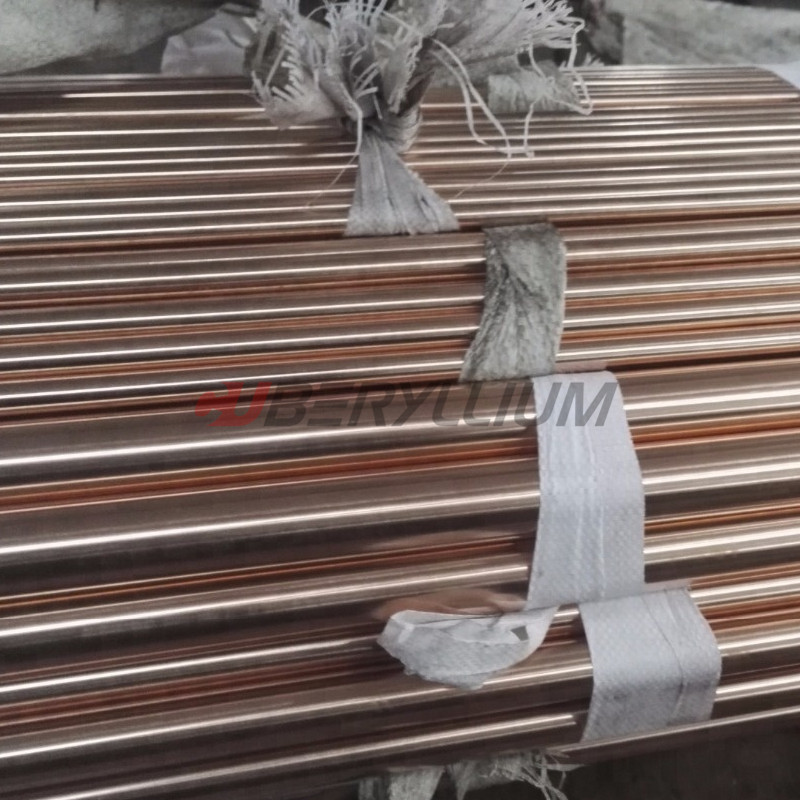

プロダクト写真:

TD02 CDA 172のベリリウムの銅棒溶接装置のための高い引張強さ 0





CDA 172のベリリウムのCUの合金(CUBERYLLIUMの®-172)の適用:

CUBERYLLIUM ®-172は通常電気企業、締める物および産業のために使用される。

電気企業: 電気スイッチおよびリレー刃(スイッチ部品、リレー部品)、クリップ、ヒューズ クリップ、コネクター、ばねのコネクター、運行indstruments、接触橋、皿ばね;

締める物: 洗濯機、ロック洗濯機、締める物、保持リング、ロール ピン、ねじ、ボルト;

産業:ポンプ部品、非安全用具を、軟らかな金属のホース スパークさせる、スプライン シャフトは電気化学、ばねindtruments、軸受け、ブッシュ、バルブ シート、弁茎、disphragms、ばね、溶接装置、転がり製造所の部品、弁、bourdon管のためのハウジング、重い装置の版、ふいごを身に着けている。



FAQ:

Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM (TM00)、1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08)を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。

Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる

2:私達は唯一の人であり真空の半連続の炉によって溶ける。

3:更に上の顧客のために磨く表面。

Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる

Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
