すべての製品
Becuの合金棒ベリリウムの銅C17200硬度38-42HRC 5mm-100mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM® |
| 証明 | ISO,SGS |
| モデル番号 | C17200 |
| 最小注文数量 | 50 |
| 価格 | 43USD |
| パッケージの詳細 | film+Drier+Woodenの箱を巻くcoil+waterproofingのパック |
| 受渡し時間 | 10~15days |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 200T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | ベリリウムの銅C17200棒 | CUBERYLLIUM®の等級 | CUBERYLLIUM® 172 |
|---|---|---|---|
| 標準 | ASTM B196,251,463;SAE J461,463;AMS 4533,4534,4535;AMS 4650,4651;RWMAのクラス4 | 安全な処理 | 特別な健康を損う危険性無し。 |
| 機械化の特性 | よい | 表面 | 明るい/磨かれる |
| 平坦 | よい | 国家 | （TB00）、1/2H （TD02）、H （TD04）、で（TF00）、HT （TH04） |
| 直径 | 5mm-100mm | 適用 | 電気企業のためおよび産業 |
| Elesticの係数 | 131Gpa | 融点（固相線） | 870℃ |
| 電気伝導率 | 22-28% IACS | ||
| ハイライト | Becuは棒5mm-100mmを合金にする,ベリリウムの銅C17200硬度38-42HRC,c17200硬度5mm-100mm |
||
製品の説明
硬度38~42HRCの直径5mm-100mmのベリリウムの銅C17200棒
プロダクト正常な記述:
製品名:ベリリウムの銅棒
等級:C17200
標準: ASTM B196,251,463;SAE J461,463;AMS 4533,4534,4535;AMS 4650,4651;RWMAのクラス4
プロダクト直径:5mm-100mm
国家: （TB00）、1/2H （TD02）、H （TD04）、で（TF00）、HT （TH04）
典型的な適用:電気企業のためおよび産業
製品ブランド: CUBERYLLIUMの®
ベリリウム銅C17200は国際的な指定を合金にする:
棒/棒/管: ASTM B196,251,463;SAE J461,463;AMS 4533,4534,4535;AMS 4650,4651;RWMAのクラス4
ヨーロッパ規格:CuBe2の合金25、QBe2、BrB2、DIN.2.1247、CW101CへのEN
注:
ASTM:テストおよび材料のためのアメリカの社会
SAE:自動車整備士の社会
AMS:宇宙航空材料仕様書（海によって出版される）
RWMA:抵抗の溶接工の製造業者の連合
注:他に特に規定がなければ、材料はASTMによって作り出される。
CUBERYLLIUMの®は複数の明瞭な構成の銅のベリリウムを製造する。
これらの2つの部門への分類され:高力ベリリウムの172を銅合金（UNS。C17200）、173 （UNS。C17300）、170 （UNS。C17000）、および高い伝導性751 （UNSに選ばれる銅合金。17510）、750 （UNS。17500）、741 （UNS。17410）。
私達はまたマスター合金を供給する:全体的な工場へのCuBeryllium-200、CuBeryllium-275、CuBeryllium-350およびCuberyllium-400。
CUBERYLLIUMの®-172また示されたCube2--UNS.C17200（CDA172）ベリリウムの銅は最も一般に利用された銅のベリリウムの合金で、商業銅合金と比較される高力および硬度のために著しい。C17200合金はおおよそを含んでいる。ベリリウムの2%は硬度はロックウェルC45に近づくが最終的な引張強さを1360Mpaを超過できる達成し。その間、電気伝導率は十分に老化させた状態の最低22% IACSである。C17200はまた高温で応力緩和への例外的な抵抗を表わす。
ベリリウムの銅C17200の合金（CUBERYLLIUMの®-172）の化学成分:
プロダクト等級:CUBERYLLIUMの®-172（UNS。C17200）
ベリリウム（ありなさい）:1.80-2.00%
コバルト（Co） +ニッケル（NI）:0.20%分
コバルト（Co） +ニッケル（NI） +鉄（Fe）:0.60%最高
鉛:0.02%最高
銅（CU）:バランス
注:銅プラスの付加の同輩99.5%の最低。
ベリリウムの銅C17200の合金（CUBERYLLIUMの®-172）の典型的な物理的性質:
| 密度（g/cm3）: | 8.36 |
| 年齢堅くなる前の密度（g/cm3）: | 8.25 |
| 弾性率（kg/mm2 （103））: | 13.4 |
| 熱拡張係数（200 °Cへの20 °C m/m/°C）: | 17 x 10-6 |
| 熱伝導性（cal/（cms °C））: | 0.25 |
| 溶ける範囲（°C）: | 870-980 |
ベリリウムの銅C17200棒の機械および電気特性:
| 気性（*） | 直径 | 熱処理 | 引張強さのksi |
Elogationのパーセント （分） |
電気伝導率のパーセント IACS |
硬度ロックウェルBかCのスケール |
|---|---|---|---|---|---|---|
| （TB00） | すべてのサイズ | / | 400~600 | 30 | 15~19 | B45~85 |
| 1/2H （TB04） | 5~40 | / | 550~700 | 10 | 15~19 | >B78 |
H （TD04） |
5~10 | / | 660~900 | 5 | 15~19 | >B88 |
| >10~25 | / | 620~860 | 5 | 15~19 | ||
| >25 | / | 590~830 | 5 | 15~19 | ||
| （TF00） | すべてのサイズ | 3 hr 320°C | 1100~1380 | 2 | 22~28 | C35~42 |
| HT （TH04） | 5~10 | 2 hr 320°C | 1200~1550 | 1 | 22~28 | C37~45 |
| >10~25 | 1150~1520 | 1 | 22~28 | C36~44 | ||
| >25 | 1120~1480 | 1 | 22~28 | C35~44 |
ベリリウムの銅合金C17200の典型的な適用:
| 製品カテゴリ | プロダクト | 理由の部門 | 理由 |
| 締める物 | ロック洗濯機 | 耐食性 | 耐食性 |
| ロック洗濯機 | 機械特性 | 延性 | |
| ロック洗濯機 | 機械特性 | 非常に高力 | |
| 保持リング | 耐食性 | 耐食性 | |
| 保持リング | 特徴の形成 | 形成適性 | |
| 保持リング | 機械特性 | 非常に高力 |

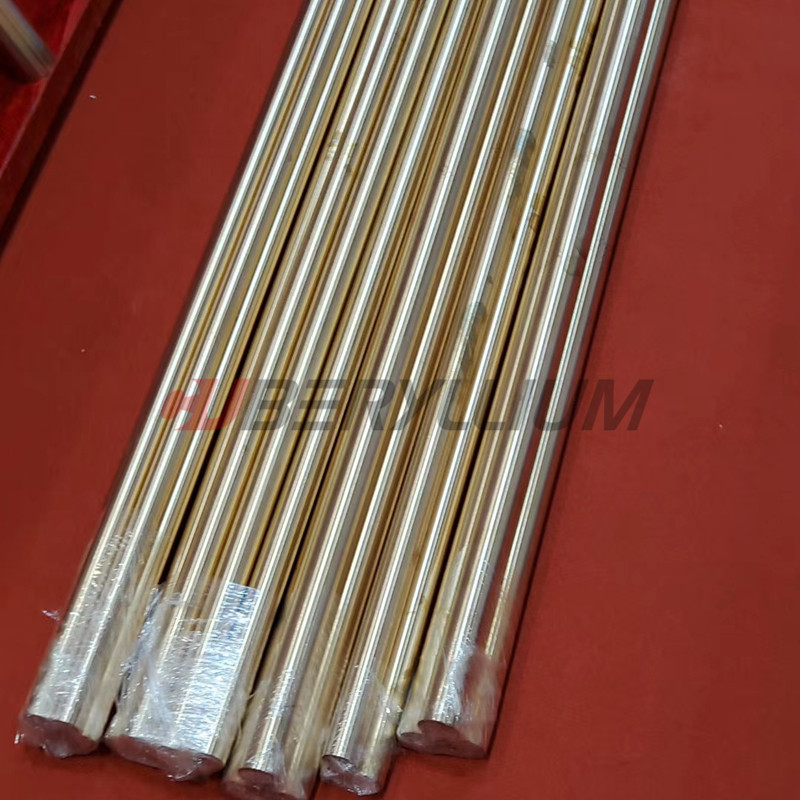

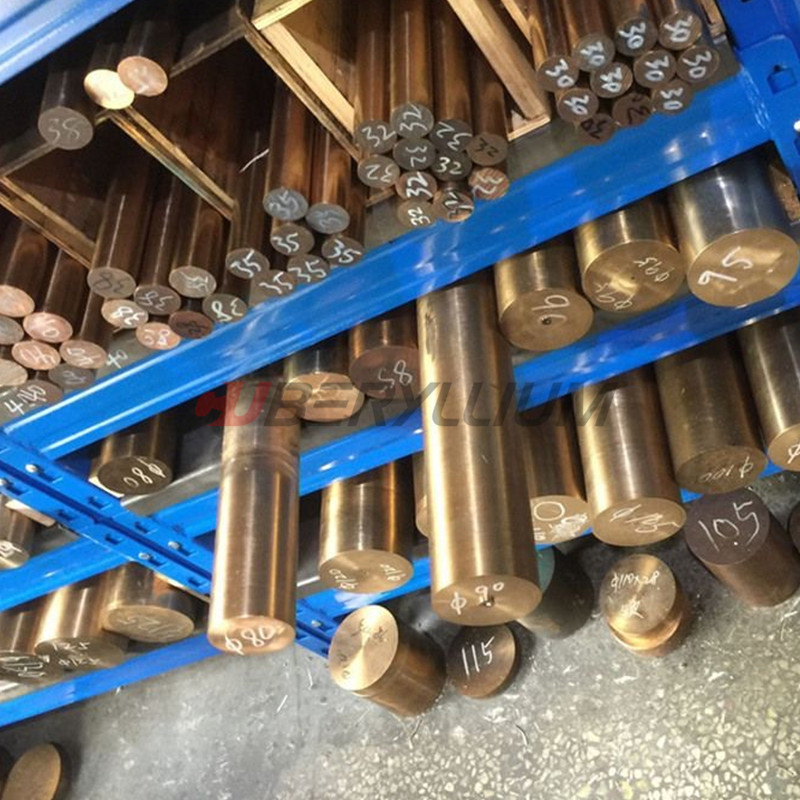

プロダクト写真:
ベリリウムの銅C17200の合金（CUBERYLLIUMの®-172）の適用:
CUBERYLLIUM ®-172は通常電気企業、締める物および産業のために使用される。
電気企業: 電気スイッチおよびリレー刃（スイッチ部品、リレー部品）、クリップ、ヒューズ クリップ、コネクター、ばねのコネクター、運行indstruments、接触橋、皿ばね;
締める物: 洗濯機、ロック洗濯機、締める物、保持リング、ロール ピン、ねじ、ボルト;
産業:ポンプ部品、非安全用具を、軟らかな金属のホース スパークさせる、スプライン シャフトは電気化学、ばねindtruments、軸受け、ブッシュ、バルブ シート、弁茎、disphragms、ばね、溶接装置、転がり製造所の部品、弁、bourdon管のためのハウジング、重い装置の版、ふいごを身に着けている。
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
