すべての製品
ばねのコネクターのリレー スイッチ部品のためのDIN 2.1285のベリリウムの銅管はクリップを溶かす
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM |
| 証明 | ISO ROHS |
| モデル番号 | DIN 2.1285 |
| 最小注文数量 | 30kg |
| 価格 | USD 30～50/KG |
| パッケージの詳細 | film+Drier+Woodenの箱を巻くcoil+waterproofingのパック |
| 受渡し時間 | 10~15仕事日 |
| 支払条件 | L/C、T/T |
| 供給の能力 | 50T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | コバルトのベリリウムの管を銅合金 | 等級 | DIN 2.1285 |
|---|---|---|---|
| ASTM | ASTM B 937、SAE J 461、SAE J 463のRWMAのクラス3、EN 12163、EN 12165、EN 12167 | 気性 | （TB00）、H （TD04）、で（TF00）、HT （TH04） |
| 表面 | 明るい | 典型的な適用 | 電気企業、産業締める物 |
| 利用できるのために形づけなさい | 円形の管、空棒、管 | サイズ | すべてのサイズ |
| ブランド | CUBERYLLIUM® | タイプ | まっすぐな銅管 |
| ハイライト | DIN 2.1285のベリリウムの銅管,ばねのコネクターrのためのベリリウムの銅管,ベリリウムの管 |
||
製品の説明
ばねのコネクター、リレー部品、スイッチ部品およびヒューズ クリップのためのDIN 2.1285のベリリウムの銅管
製品の説明:
名前:ベリリウムの銅管
等級:DIN 2.1285
最終生成物の形態:管、管
国家: （TB00）、H （TD04）、で（TF00）、HT （TH04）
標準: ASTM B 937、SAE J 461、SAE J 463のRWMAのクラス3、EN 12163、EN 12165、EN 12167
適用:ばねのコネクター、リレー部品、スイッチ部品およびヒューズ クリップのために使用される
特徴:非常に伝導性を使って
パッケージ:plywoodeの場合か木の場合
サイズ:注文の直径及びサイズの任意製造所の長さ
DIN 2.1285のベリリウムの銅合金の化学成分:
| CUBERYLLIUMの®のブランド | UNS数 | ベリリウム | コバルト | Fe | Si | 銅 |
| Cuberyllium-C750 | C17500 | 0.40-0.70 | 2.4~2.7 | <0> | <0> | バランス |
DIN 2.1285のベリリウムの銅合金の典型的な物理的性質:
| 密度 | 8.83 | g/cm3 |
| 年齢堅くなる前の密度 | 8.75 | g/cm3 |
| 弾性率 | 14.1 | kg/mm2 （103） |
| 熱拡張係数 | 18x10-6 | 20 °Cへの200 °C m/m/°C |
| 熱伝導性 | 0.48 | （cal/（cms °C |
| 溶ける範囲 | 1000-1070 | °C |
DIN 2.1285のベリリウムの銅合金のための典型的な適用:
:電気企業:スイッチ部品、コネクター、ばねのコネクター、ヒューズ クリップ、リレー部品;
B:締める物:洗濯機、締める物;
C:産業:ばね、抵抗溶接装置、抵抗およびスポット溶接の先端は、シーム溶接のダイス、プラスチック型のために用具を使うダイカストで形造る プランジャー先端を。
DIN 2.1285のベリリウムの銅管（CUBERYLLIUMの®-750）の機械特性:
| 気性 | 抗張 | 硬度 | 電気伝導率 | ||||
| 最終的 | 収穫 | 延長 | ロックウェルB | %IACS | |||
| 50のmm | |||||||
| （2 inに。） | |||||||
| KSI | MPa | KSI | MPa | % | %IACS | ||
| TB00 –扱われる解決熱- | 35-55 | 240-380 | 20-30 | 140-205 | 20-35 | 20-50 | 20-30 |
| H04 –懸命に | 65-80 | 450-550 | 55-75 | 380-515 | 10-15 | 60-80 | 20-30 |
| TF00 –堅くなる沈殿物（で） | 100-120 | 690-825 | 80-100 | 550-690 | 10-25 | 92-100 | 45-60 |
| TH04 –ハードおよび扱われる沈殿物熱- （HT） | 110-130 | 760-895 | 100-120 | 690-825 | 10-20 | 95-102 | 50-60 |

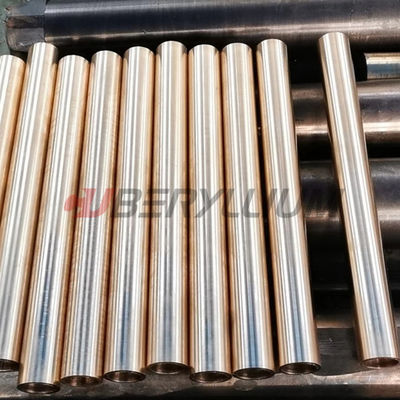

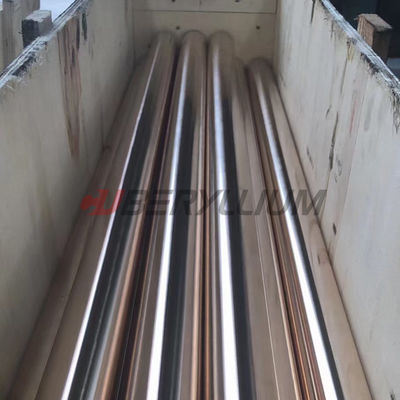

プロダクト写真:
Weldability
はんだ付けし、ろう付けし、ガスのシールド アーク溶接、上塗を施してある金属アーク溶接、スポット溶接、シーム溶接、そしてバット溶接は完全に推薦される
熱く及び冷たい実行可能性
よく熱い働く特性。優秀な冷間加工の特性。
ベリリウムの銅（熱処理）の主要な技術
年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。
FAQ:
Q1:利点は何をベリリウムの銅CUBERYLLIUM®のであるか。
A1:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q2:あなたの支払の言葉はどうですか。
A2:通常T/T、それから70%による沈殿物が配達の前に支払われるべきであるように、30%。
Q3:真空の半連続の炉によって溶けているなぜか。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
