すべての製品
1/2の堅い立方体2のベリリウムの銅TD02ストリップC17200 0.25mmx8.2mm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CUBERYLLIUM |
| 証明 | ISO,SGS |
| モデル番号 | C17200/CuBe2 |
| 最小注文数量 | 50 |
| 価格 | 30USD |
| パッケージの詳細 | 木の場合に詰まるコイル |
| 受渡し時間 | 10~15days |
| 支払条件 | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 | 200T/Month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | ベリリウムの銅のストリップ | 最高のコイルの重さ。 | 2T |
|---|---|---|---|
| 厚いThinest。 | 0.02mm | 標準 | ASTM B194 |
| 老化の熱処理 | 年齢600°F （C） 315の3 hrs。 | 安全な処理 | 特別な健康を損う危険性無し。 |
| 機械化の特性 | よい | 表面 | 明るい/磨かれる |
| 平坦 | よい | 硬度 | 180~220 HV |
| 引張強さ | 580-690 Mpa | 相殺される強さ0.2%を降伏 | 510-660 |
| 延長のパーセント | 12~30 | 電気伝導率 | 15~19% IACS |
| 最高の幅 | 305mm | ||
| ハイライト | 1/2の堅い立方体2のベリリウムの銅TD02 0.25mmx8.2mm,ベリリウムの銅TD02ストリップC17200 0.25mmx8.2mm,ベリリウムの銅TD02ストリップ0.25mmx8.2mm |
||
製品の説明
ベリリウムの堅い銅のストリップCuBe2/C17200 0.25mm*8.2mmの状態1/2 （TD02）
プロダクト正常な記述:
製品名: ベリリウムの銅のストリップ
製品仕様書:CuBe2/C17200 0.25mm*8.2mm
国家:堅い1/2 （TD02）
製品ブランド: CUBERYLLIUMの®
CUBERYLLIUMの®は複数の明瞭な構成の銅のベリリウムを製造する。これらの2つの部門への分類され:高力に選ばれる高い伝導性（合金751,750,741）に選ばれる合金（合金172,173,170）および合金。また供給のマスター合金:CuBeryllium-200;CuBeryllium-275）;全体的な工場へのCuBeryllium-350そしてCuberyllium-400。
CUBERYLLIUMの®-172また示されたCube2--C17200（CDA172）ベリリウムの銅は最も一般に利用された銅のベリリウムの合金で、商業銅合金と比較される高力および硬度のために著しい。C17200合金はおおよそを含んでいる。ベリリウムの2%は硬度はロックウェルC45に近づくが最終的な引張強さを1360Mpaを超過できる達成し。その間、電気伝導率は十分に老化させた状態の最低22% IACSである。C17200はまた高温で応力緩和への例外的な抵抗を表わす。
化学成分:
| CUBERYLLIUMの®のブランド | UNS数 | ベリリウム | コバルト +ニッケル |
+Cobalt +ニッケル +鉄 |
鉛 | 銅 |
| Cuberyllium-C172 | C17200 | 1.80-2.00 | 0.20分 | 最高0.6 | 最高0.02 | バランス |
注目:銅プラスの付加の同輩99.5% Min。
CUBERYLLIUM 172の典型的な物理的性質:
| 解決の提供 | |||||
| 密度 （g/cm3） |
弾性率 （GPa） |
係数の 熱拡張 （m/m/°C） |
上昇温暖気流 伝導性 （W/mK） |
溶けること 温度 （°C） |
熱容量 （J/gK） |
| 8.36 | 131 | 17.5 | 130 | 870-980 | 0.44 |
私達が供給する共通の気性:
| CuBerylliumの指定 | ASTM | 銅のベリリウムのストリップの機械および電気特性 | ||||||
| 指定 | 記述 | 引張強さ （Mpa） |
相殺される強さ0.2%を降伏 | 延長のパーセント | 硬度 （HV） |
硬度 ロックウェル BまたはCのスケール |
電気伝導率 （IACS %の） |
|
| TB00 | アニールされる解決 | 410~530 | 190~380 | 35~60 | <130> | 45~78HRB | 15~19 | |
| 1/2 H | TD02 | 懸命の半分 | 580~690 | 510~660 | 12~30 | 180~220 | 88~96HRB | 15~19 |
| H | TD04 | 懸命に | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15~19 |
| HM | TM04 | 堅くなる製造所 |
930~1040 | 750~940 | 9~20 | 270~325 | 28~35HRC | 17~28 |
| SHM | TM05 | 1030~1110 | 860~970 | 9~18 | 295~350 | 31~37HRC | 17~28 | |
| XHM | TM06 | 1060~1210 | 930~1180 | 4~15 | 300~360 | 32~38HRC | 17~28 | |
ベリリウムの銅（熱処理）の主要な技術
熱処理はこの合金システムのための最も重要なプロセスである。すべての銅合金が冷間加工によってhardenable間、ベリリウムの銅は簡単な低温の熱処置によってhardenableであることで独特である。それは2つの基本的な手順を含む。第1は解決のアニーリングおよび第2、沈殿物または年齢堅くなることと呼ばれる。
解決のアニーリング
典型的な合金CuBe1.9 （1.8 - 2%）のために合金は720°Cの間で熱され、860°C.は銅のマトリックス（アルファ段階）でこの時点で含まれていたベリリウム本質的に「分解する」。室温へ急速に癒やすことによってこの堅実なソリューションの構造は保たれる。材料はこの段階で非常に柔らかく、延性があり、場合もあり、圧延引くことによって働くである、容易に風邪か冷たいヘッディングを形作る。解決のアニーリング操作は製造所にプロセスの部分、顧客によって普通使用されない。温度、温度の時間は、率、結晶粒度を癒やし、硬度はすべての非常に重大な変数で、ohmalloyによって堅く制御される。
年齢堅くなること
かなり年齢堅くなることは材料の強さを高める。この反作用は合金および望ましい特徴によって260°Cと540°C間の温度で一般に遂行される。この周期により分解されたベリリウムはマトリックスのそして粒界のベリリウム豊富な（ガンマの）段階として沈殿する。それは物質的な強さの大きい増加を引き起こすこの沈殿物の形成である。達成される温度の温度そして時間までに機械特性のレベルは定められる。ベリリウムの銅に室温の老化する特徴がないことが確認されるべきである。
標準的な許容
| 許容シート | ||
| （MM） | ||
| ストリップ 厚さ |
CuBeryllium® 標準的な許容 |
|
| を含んで。 | プラス マイナス | |
| 0.03 | 0.08 | 0.003 |
| 0.08 | 0.1 | 0.004 |
| 0.1 | 0.15 | 0.005 |
| 0.15 | 0.2 | 0.006 |
| 0.2 | 0.25 | 0.007 |
| 0.25 | 0.4 | 0.008 |
| 0.4 | 0.55 | 0.009 |
| 0.55 | 0.7 | 0.01 |
| 0.7 | 0.9 | 0.015 |
| 0.9 | 1.5 | 0.025 |
| 注:許容は転がされ、製造所によって堅くされるストリップ適用する。 | ||

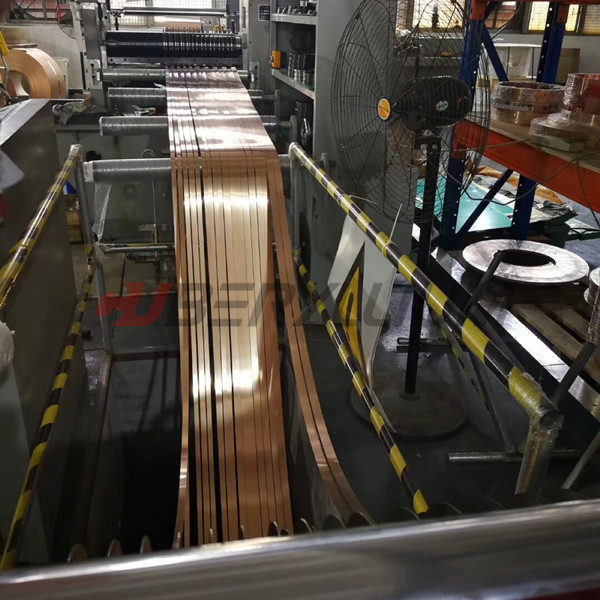

プロダクト写真:
適用
私達の合金は特性の範囲を特に適した自動車、電子、航空、Oil&Gas、腕時計、電気化学の企業、等のベリリウムの銅の多くの適用の厳しい条件を満たすためにコネクター、スイッチ、リレー、等のようなさまざまな適用の接触のばねとしてそれらの分野で広く利用されている結合する
FAQ:
Q1:製造所によって堅くされたプロセスによってベリリウムの銅のストリップを作り出すことができる。
A1:はい、私達はAM （TM00）、1/2HM （TM01） .HM （TM04） XHM （TM06） XHMS （TM08）を作り出すことができる。、私達は唯一の工場することができる堅くする中国のストリップをである。
Q2:利点はCUBERYLLIUM®のベリリウムの銅である何。
A2:1:最も大きいコイルの重量は範囲1200kg/Coilであることができる
2:私達は唯一の人であり真空の半連続の炉によって溶ける。
3:更に上の顧客のために磨く表面。
Q3:真空の半連続の炉によって溶けているなぜ。
A3:ガス、より小さい分離、穀物洗練なしで投げられたインゴットを得ることはあることができる
Q4:支払の言葉は何であるか。
A4:私達はT/T、L/C、Paypal等を受け入れる。それは量が異なっているとき交渉することができる。
